Wyciek - temat zawsze trzeba doprowadzić do końca


Zacznę do początku.

Telfon z miasta oddalonego od Żor o około 250 km, wyciek z CO, mieszkanie.

Uzgodniłem, że wlewamy uszczelniacz - Multiseal 30 E.

Po 6 godzinach okazuje sie, że uszczelniacz jednak nie zadziałał. Temat nie dawał mi spokoju przez cały weekend, pozmieniałem plany przyjechałem jeszcze raz. Metoda gaz znacznikowy, dodam, że kamera nie zadziałała, wyciek był zbyt mały. Cały dzień poszukiwań i nic.

Największym utrudnieniem był fakt, że nikt nie miał pojecia jak przebiegaja instalacje, w czasie badania kamerą nie wygrzał się nawet przebieg rur !

Trzeci przyjazd, plan był gotowy, trzeba było trochę kuć, ale pozornie niewspółgrające części wyciekowej układanki zaczęły do siebie pasować !

Ostatenie wytypowałem miejsce, gdzie musi być wyciek  i BYŁ

Przyczyną wycieku było fabryczne uszkodzenie kształtki, Uszczelniacz prawdopodobnie nie zadziała, ponieważ trójnik  bardzo pracował pod wpływem temperatury, rozszerzał się kurczył. Tak to sobie tłumaczę....


Miejsce wycieku. Bombelki to gaz znacznikowy.

Dzień drugi. Gazujemy instalację NH 5

Finalne odkucie.

Uszkodzona kształka. Biały nalot to uszczelniacz.

Instalacja po naprawie

Dzień pierwszy. Uszczelniacz

Uszkodzona kształtka. Biały nalot to uszczelniacz

Wyciek ogrzewanie podłogowe.

Jeden z wielu, ale ten był zupełnie inny.

Nie było jak zagrzać wody w instalacji, razem z p. Justyną ( Właścicielką domu ) wykonaliśmy plan awaryjny.
Napiszę tylko, że to co widać na termogramie to nie jest woda zagrzana w kotle - pełna improwizacja ale wynik 100 % sukces.


Jest wyciek, improwizacja stosowana

Próba ciśnieniowa x 6 czyli moje ulubione badanie

Moje ulubione badanie - próby ciśnieniowe instalacji ogrzewania podłogowego.

Próba

Manometry


Podłoga z deski barlineckiej

Budynek jednorodzinny, Wyciek z instalacji CO.

Cóż instalacja byłą na tyle oporna, że kamera termowizyjna nie pomogła.

Pozostał gaz znacznikowy

Jest i wyciek. Rura alu pex nie została dostatecznie głęboko wsadzona do kształtki.

Jest i deska barlinecka. Coż zdejmować cały salon, ciezka sprawa, wyciąłem dziurę

Zbliżenie miejsca wycieku

Próba ciśnieniowa instalacji kanalizacyjnej metodą gazu znacznikowego - bardzo skuteczna

Cd . Poprzedniego posta. Skoro był spadek ciśnienia to, warto by było się jeszcze dowiedzieć, co go powoduje.

Przeprowadziłem próbe szczelności instalacji kanalizacyjnej gazem znacznikowym.

Wyciek był pod brodzikiem w łazience

Jak zwykle, korkowanie instalacji gumowym korkiem rozprężnym

Miejsce, gdzie puszczany był gaz znacznikowy to instalacji

Trzeba też zakorkowac wszystkie odpływy.

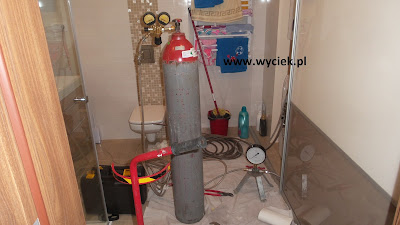

Moj wielki przyjaciel, butla z NH5

Próba szczelności kanalizacji - metoda na spadek poziomu lustra wody

Wszystkie instalacje w budynku zostały sprawdzone. Brak spadków ciśnienia. Została jedynie instalacja odpływowa.

Zastosowałem metodę obserwacji poziomu lustra wody.

Korek rozprężny w studzience ściekowej.

Lejemy wodę do instalacji przez opłwy pod prysznicem

Mamy poziom wody. Kontrola poziomu lustra wody.

Niestety lustro wody obniżało się.

Zewnętrzna sieć grzewcza. Wyciek, nie na kamerę termowizyjną

Wyciek miał miejsce na zewnętrznej sieci grzewczej. Niby prosta sprawa, zimno na dworze, wylatuje z rury ciepła woda ogrzewa i mamy wykonaną lokalizację. Nie tym razem jednak.


Na początek obraz termowizyjny. Proszę zwrócić uwagę, że słupek jest ciepły, ciekawę skąd ? pomyślałem. Nie był jednak wyciek tylko wpływ nieizolowanej odnogi naszego rurociągu grzewczego.

Nic to. Napuścimy gazu znacznikowego i sprawdzimy.

Wyciek był nieco dalej niż pokazało badanie termowizyjne.

Znalazłem, ale nie do końca


Zalewany budynek jednorodzinny

Próby ciśnieniowe - woda ciepła

Gaz znacznikowy - wskazałem miejsce wycieku, ale nie odkuwałem miała to zrobić firma, która wykonywała instalację. Do teraz nie wiem czy trafiłem czy też nie...


Próby ciśnieniowe

Jeszcze raz manometry

Łazienka na basenie

Wyciek w łazience przy dużym basenie kąpielowym.

Wszystko zalane nanobetonem, zafoliowane, zabezpieczone na 100 %  ... no i jest wyciek,

Próby ciśnieniowe przy tylu punktach poboru wody - jakimś cudem poszły szybko i sprawnie, zwykle nie jest tak prosto.

Ciepła woda. Termowizja nie działa, za głęboko w posadzce, Gaz znacznikowy, ledwo, ledwo. Trochę gazu tu trochę tam .
Część instalacji przebiegałą nad sufitem podwieszanym

Manometry
Wyciek nie powalał. Siła wycieku rzędu 1 bar na 10 minut


Wyciek z CO. Pęknięte kolanko.

Wyciek miał miejsce na instalacji CO. Brak możliwości napuszczenia wody i jej zagrzania, wyciek był tak duży.

Największą trudnością było to, że nikt nie wiedział jak przebiega instalacja.

Zawilgocenia na ścianach.

Przy dużym powiększeniu zdjęcia powinno być widać uszkodzenie.
Kujemy, kopiemy !

Stalowe rury. Wyciek pod wanną

Wyciek na ciepłej wodzie. Instalacja z rur stalowych. Oczywiście trzeba było wyciągnąć wannę

Metoda badawcza gaz znacznikowy


Trzy ujęcia tej samej, uszkodzonej rury.



.
