czwartek, 19 stycznia 2023

Najsłabsze ogniwo - okazał się nim mosiądź

 Witam wszystkich


Wyciek z instalacji wody zimnej. Instalacja z rur stalowych, ale nie tylko, ponieważ pod kotłem widziałem Genove/Nibco i tak do końca to nie widomo co tam jest jeszcze.

Wypływ wody bardzo szalony i dziki, nie było sensu wyciągać butli z gazem. Temat był do lokalizacji za pomocą kamery termowizyjnej



Jak już wiedziałem, gdzie to teraz trzeba było to tylko otworzyć i zweryfikować







Przyczyną wycieku był uszkodzony śrubunek mosiężny.  Jak widać był pęknięty. Stalowe rurki całe i zdrowe.


Poniżej film z lokalizacji wycieku





niedziela, 8 stycznia 2023

Możliwości kamery termowizyjnej jako narzędzia do lokalizacji wycieków wody



Witam wszystkich




Dziś trochę o kamerze termowizyjnej. Kamera jest moim zdaniem podstawowym, pomocniczym urządzeniem do lokalizacji wycieków wody. Nie wyobrażam sobie żadnego badania wykonane w budynku bez badania kamerą termowizyjną.
Więcej o badania kamerą termowizyjną na mojej stronie https://wyciek.pl/portfolio-item/badania-termowizyjne/

Napisałem powyżej, że kamera jest w moim rozumieniu narzędziem przede wszystkim pomocniczym. Pozostaję w głębokim szacunku do osób i firm ogłaszających się jako podmioty lokalizujące  wszystkie wycieki wody i wykonujące diagnostykę tylko za pomocą kamery termowizyjnej. Niestety, badanie wycieków samą tylko kamerą , niesie w sobie olbrzymi błąd pomiarowy, który kosztować może sporo nerwów, pracy, a przede wszystkim pieniędzy osoby zlecające takie badanie.

Dobrze, zgadzam się, że są wycieki, które kamera termowizyjna jest w stanie wykryć bez żadnego problemu i bez dodatkowych urządzeń pomiarowych.  Są to przede wszystkim nieszczelności z instalacji, gdzie występuje ciecz o podwyższonej temperaturze. Zaryzykowałbym stwierdzenia, że im cieplejszy czynnik wypływa z nieszczelności tym lepiej. Wyciek diagnozowalny kamerą termowizyjną musi być obfity, o wysokiej temperaturze i w takim miejscu, że operator kamery był w stanie go zobaczyć. ( trochę trudno o dobrą diagnostykę kamerą IR za meblami.)
Są jeszcze wycieki z ogrzewania podłogowego, jest to  temat bardzo dobry na badanie kamerą termowizyjną, ale to dłuższy wykład jest potrzebny.

Dziś trochę wycieków, które dało się zlokalizować samą kamerą, ale praktycznie nie było też możliwości użycia innych metod badawczych.


Poniżej seria zdjęć wykonana w jednej lokalizacji. Wyciek wody z podziemnej instalacji CWU. Rury preizolowane.

Kolano instalacji CWU

Pod trawnikiem przebiegają rury CO I CWU. Nie widać żadnego defektu termicznego.

Jest i miejsce nieszczelności rurociągu.


Poniższe zdjęcia także są z jednej lokalizacji. Wyciek z preizolowanej instalacji CO, pomiędzy halami produkcyjnymi. Siła wypływu wody 8 razy mniejsza niż wycieku jakie szukałem na termogramach powyżej. Jak się można spodziewać szukamy czegoś dużo mniejszego pod kątem termicznym.



Przebieg instalacji  CO na kostce brukowej.

Potencjalne miejsce nieszczelności. W tym miejscu poszerzano drogę asfaltową i miała miejsce  przeróbka instalacji .

Ciepły ślad na ścianie pod rampą dla samochodów ciężarowych. W tym miejscu instalacja wprowadzona została do budynku.

Trójnik instalacji widoczny na obrazie termicznym.

Trzeci i ostatni przykład to wyciek z instalacji CO w kanałach technicznych przebiegających w budynku użyteczności publicznej, gdzie nie można wyłączenia  ogrzewania i użycia innej techniki badawczej.

Wyglądało to jak wyciek, ale to rury z ciepłej wody były ułożone zaraz pod posadzką.

I to wygląda jak wyciek wody w kanale technicznym pod posadzką.

A tu taka widokóweczka jak wygląda posadzką wygrzana przez głęboko przebiegające rury instalacji grzewczej







niedziela, 18 grudnia 2022

Awaryjny temat w hotelu, w sam raz na niedzielę rano

 Witam wszystkich


Awaryjny temat na niedzielę rano. Temat z polecenia, więc nie mogłem odmówić.

W hotelu zabrakło ciepłej wody, czyli wypływ  był potężny. To dało mi szanse, żeby podjąć się lokalizacji na dużym obiekcie w niedzielę rano i nie skończyć przed 15.

Cała operacja zajęła mi 30 minut. Badanie wykonałem tylko kamerą termowizyjną.

https://wyciek.pl/portfolio-item/badania-termowizyjne/





Tak wyglądał obraz termowizyjny miejsca nieszczelności.

Miejsce nieszczelności



Wyciek wody był tak silny, że zrobił otwór w otulinie rury.

niedziela, 20 listopada 2022

Pękające mijanki PP cześć 2

 Witam wszystkich

Teraz czas na drugą cześć pękających mijanek rur PP. Kilka dni po lokalizacji wycieku opisanej w poprzednim poście trafił się nam kolejny wyciek jaki spowodowała uszkodzona, pęknięta mijanka rury PP. Nie była tym razem w tak złym stanie jak ta poprzednia, pęknięcie było solidne, a wyciek wody srogi.


Cieknąca mijanka w ścianie łazienki


Pęknięcie kształtki



Pękające mijanki rur PP część 1.


 Witam wszystkich


W sumie to będzie jeden post, ale w dwóch częściach. Temat ten sam, ale dwie różne lokalizacje.

Powodem nieszczelności i zalania budynku jednorodzinnego była uszkodzona mijanka rur PP. Nie był to pierwszy taki przypadek, ale wciągu kilku dni mieliśmy dwa niemal identyczne zdarzenia. Pęknięta mijanka rur PP. Oczywiście, nie jest to zbieg okoliczności, że jest to sam model kształtki, czas instalacji też identyczny - 2012 r.  Taka ciekawostka :


Niestety, kucie musiało być




Rysa na kształtce

Druga rysa na kształtce










Mijanka była cała popękana. Górna warstwa plastiku była tak krucha, że można ją było zdzierać paznokciem.




CDN



niedziela, 16 października 2022

Wyciek wody Katowice

 Witam wszystkich


Dziś o wycieku wody z Katowicach. Nieszczelność instalacji miała miejsce na rurze wody zimnej.

Budynek jest bardzo charakterystyczny. Wzdłuż jednej ze ścian zewnętrznych, na całej długości budynku przebiega kanał techniczny, gdzie znajdują się instalacje grzewcza oraz wodne. W części przebiega też kanalizacja. Ogólnie rozwiązanie bardzo dobre, szczególnie w strefie szkód górniczych, jednak przy lokalizacji wycieku było to dla mnie ogromne utrudnienie.

Lokalizację wykonałem dwoma metodami badawczymi : gazem znacznikowym oraz nasłuchem geofonem.


Tak to wyglądało jak odkułem kanał techniczny w celu finalnej weryfikacji miejsca nieszczelności.

Wyciek był głęboko pod kabiną prysznicową



Prace zostały wstrzymane na 4 dni. Kolejny etap należało rozpoczynać z rana , a nie w południe.

Konieczne było odkucie otworu w kabinie prysznicowej.

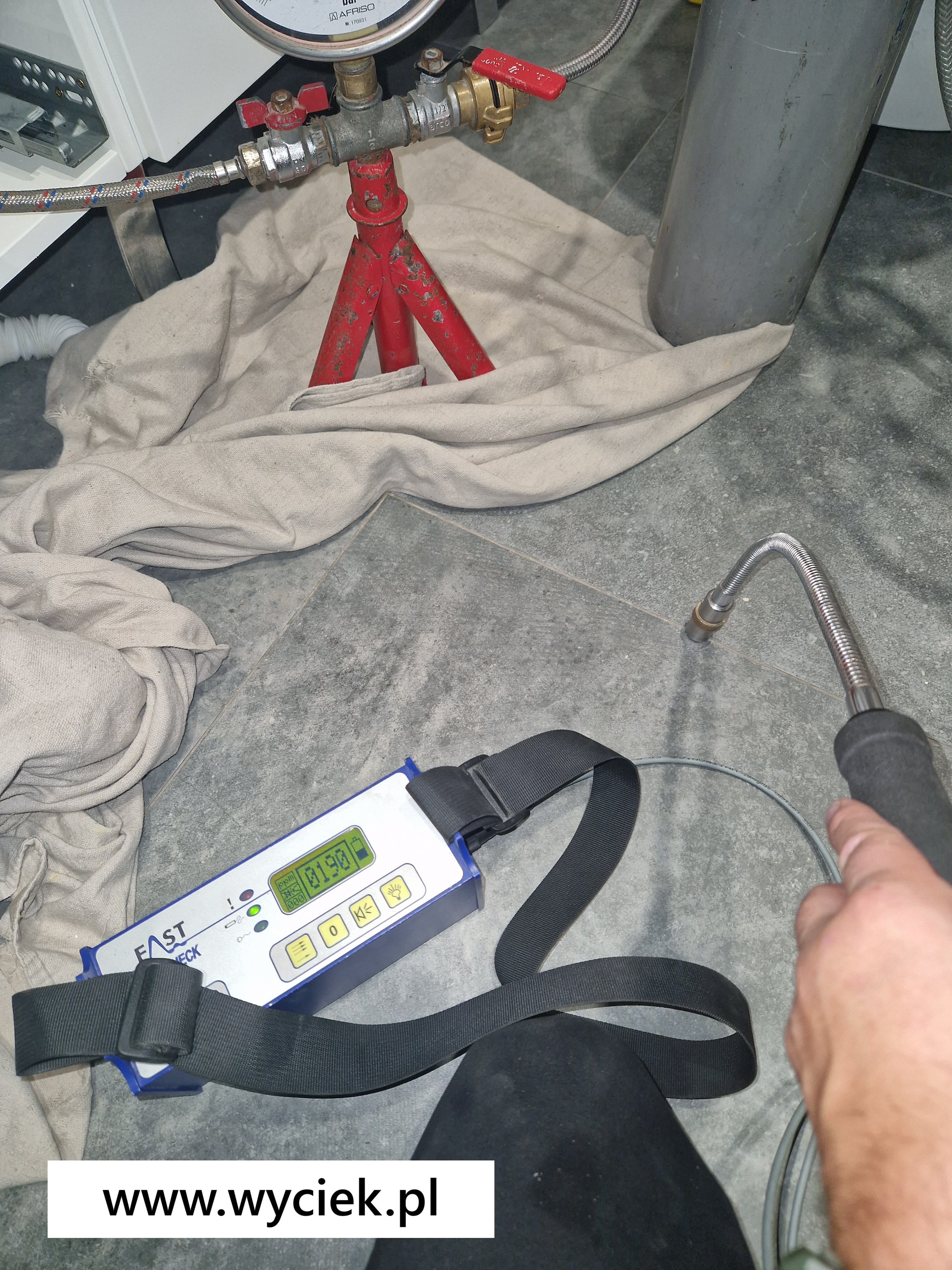

Lokalizacja gazem znacznikowym

Odkucie kanału technicznego



Inspekcja TV wewnątrz kanału

Miejsce wycieku wewnątrz kanału





Wskazuje miejsce, gdzie zlokalizowany był wyciek

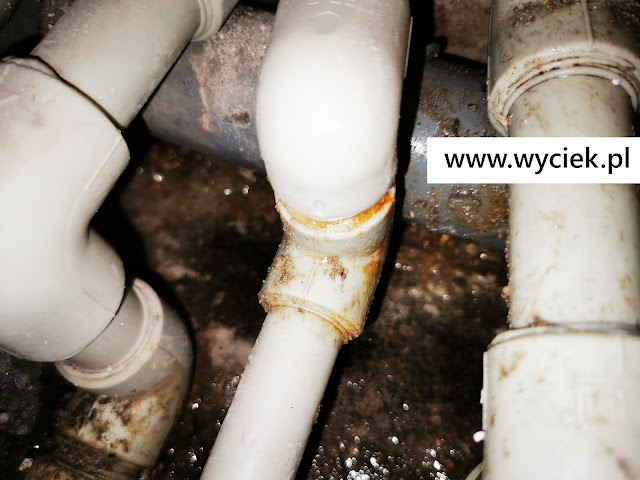

Miejsce wycieku wody




Naprawa instalacji. Niestety mogę pokazać tylko tyle.
Instalacja została naprawiona przez otwór wykuty w kabinie prysznicowej.
Jest to moim zdaniem najwyższy poziom naprawy hydraulicznej jaki widziałem.
Szacun dla Tomka, mojego kolegi i współpracownika.

















niedziela, 18 września 2022

Sezon na diagnostykę termowizyjną instalacji CO uważam za rozpoczęty





 Witam wszystkich

No się zaczęło, jak co roku. Już na wiosnę było wiadomo, że do centralnego należy dolewać wodę, ale w miesiącach letnich nie myśli się o takich szczegółach. Kanikuły mają swoje prawa, problemy z ogrzewaniem nie zniszczą tych 3 miesięcy, kiedy w naszym klimacie nie myślimy o nagrzaniu naszych kwadratowych jaskiń.  Aż tu nagle - puk, puk  - 2 połowa września koszmar z ogrzewaniem powrócił.

Cudownie. Przestawiam szybki temat z lokalizacji kamerą termowizyjną oraz odkucia i naprawy.

Diagnostykę zrobiłem osobiście, odkuwał i naprawiał Olaf.


Ogrzewanie podłogowe po przemrożeniu. Widoczne są dwa wycieki











Wyciek po lewej stronie termogramu, przy ścianie.












Instalacja została naprawiona





Drugi wyciek. Po prawej stronie termogramu.









Sytuacja została opanowana
