Próba ciśnieniowa pionów wody oraz instalacji zasilania budynku

Należało sprawdzić czy wyciek ma miejsce z pionów zasialnia mieszkań, w budynku wielorodzinnym, czy w zasilania tychże pionów.

Operacja udała się, uszkodzona część instalacji została wykryta

Pomiar ciśnienia

Podłączenie manometrów do logotermy

Widoczny spadek ciśnienia na jednym z manometrów

Wyciek z instalacji wodociągowej

Wyciek z instalacji wodociągowej. Metody nasłuchowe zawiodły. Gaz znacznikowy nie zawiódł.

Zbliżamy się do wycieku

Jest wyciek

Miejsce wycieku

Ogólny widok na okołicę

Próby ciśnieniowe instalacji wodnych - stacja benzynowa

Próby ciśnieniowe instalacji wodnych na stacji benzynowej.

Niestety nie wszystko było szczelne

Tylko tyle mogę pokazać.

Biuro. Wyciek pod umywalką

Pomieszczenie biurowe. Nowa łazienka.Wyciek na ciepłej wodzie. Metoda badawcza - gaz znacznikowy

Oczywiście wyciek był na łączeniu dwóch płytek ( normalna sprawa )

Miejsce wycieku wody. Jakby się przyjrzeć to w zgrzewie widoczne są fragmenty czerwonej otuliny, być może to one spowodowały osłabienie zgrzewu

Próba ciśnieniowa musi być

Wyciek z zewnętrznej instalacji hydrantowej

Wyciek miał miejsce na zewnętrzej instalacji hydrantowej - na obiekcie handlowym

Metody nasłuchowe zawiodły ( korelacja cyfrowa i geofon )

Metoda badawcza gaz znacznikowy.

Cała noc pracy, ale efekt 100% - owy- Wyciek zlokalizowany do 1 metra.

Moi wielcy przyjaciele - butle z gazem znacznikoym

Badanie stężenia gazu przy zaworach

Badanie poziomu stężenia gazu w studzienkach

Spiro - porażka czyli jak nie robić odpływu brodzika (2)

Zupełnie inne miasto, przypadek podobny do przoprzednio przeze mnie opisanego. Pęknięta rura spiro użyta jako odpływ spod brodzika. Potężne zalanie podposadzkowe,

Widoczne uszkodzenie rury odpływowej spod brodzika

Zniszczenia

Feralny brodzik

Spiro - porażka czyli jak nie robić odpływu brodzika (1)

Zawilgocenie ścian. Instalacje wewnętrzne - wynik prób pozytywny.

Widoczne zawilgocenia ścian, właściciel na własną rękę próbował znaleźć wyciek.

Próby szczelnosci instalacji

Przyczyną zalania była peknięta rura spiro, którą połączony był odpływ brodzika z rurą kanalizacyjną

Inne ujęcie uszkodzenia rury odpływowej

Kanalizacja - same problemy

Zawilgocone ściany, zniszczone ramy drzwi - ogólnie duże zawilgocenie. Pierwsza myśle - sieciówka. Wszyskie próby wychodzą pozytywnie.

Robimy próbę szczleności instalacji kanalizacyjnej - nie możemy napełnić kanalizacji.

Sudzienka kanalizacyjna, główna rura z domu zatkana korkiem rozprężnym 160 mm

Napełnianie instalacji kanalizycyjnej wodą przez studzienkę odpływową w garażu

Inspekcja kamerą wykazała problemy z kanalizacją zerową. Przyjechałą ekipa, zaczęła kopac

Napełnienie instalacji wodą poskutkowało wylewaniem sie wody do wykopanego tunelu

Wyciek z pionu kanalizacyjnego

Ewidenty wyciek z kanalizacji, okresowe zalewanie pomieszczeń pod łazienką na piętrze. W tej kwestii nawet prób nie zrobiłem

Metoda badawcza - inspekcja kamerą inspekcyjna

Inspekcja kanalizacji kamerą inspekcyjną





Krótki film z przebiegu inspekcji głównego pionu.
Chłopaki z serwisu pieca, poszłi po bandzie, przewiercili się przez pion z kablem od czujnika temperatury zewnętrznej

Trzeba było trochę rozmontować ciekawostek, żeby zobaczyć czy to rzeczywiście dziura w pionie zalewała kotłownie

Dziura jak się patrzy

Dziury cd

Kolejny kołek szybkiego montażu w rurze z podłogówki

Witam wszystkich

Wyciek z CO, instalacja ogrzewania podłogowego.

Badanie termowizyjne nic pewnego nie wykazało.

Dopiero gaz znacznikowy potwierdził miejsce wycieku wody

Zapraszam na moje strony :

wyciek wody - WYCIEK.PL

osuszanie domów i mieszkań - OSUSZ.TO

uszczelnianie kotłów CO - USZCZELNIACZE.NET

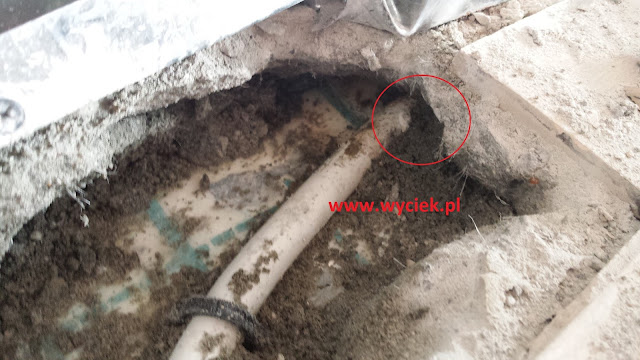

Proszę się przyjrzeć w zaznaczonym obszarze widać uszkodzenie rury

Inne ujęcie, widoczne jest uszkodzenie rury

Widoczna zabudowa oraz profile.

Szkoda górnicza.

Bardzo dużo wycieków spowodowanych jest przez szkody górnicze. Dom, gdzie znalazłem tą nieszczelność był świeżo po remoncie zasponosorowanym przez Jastrzębską Spółkę Węglową, podowem było to, że zaczynał pękać na dwie części.

Wyciek na CO

Metoda badawcza - kamera termowizyjna

Wyciek na lucie. Moim zdaniem układ rurek świadczy o tym, że poprzedni hydraulik, albo nie wziął leków  albo coś pomylił w  ich dawkowaniu. Wiem, kto to naprawiał i tu wielki szacunek dla . Adama.

Wyciek z bliska, widoczne jest rozszczepienie lutu

Próba szczelności kanalizacji gazem znacznikowym

Nie była to moja pierwsza wizyta w tym budynku. Jest wyciek, ale nie z instalacji pozostajacych pod ciśnieniem. Wykonałem wszystkie próby , które wyszły pozytywne.

1. Próba szczelnosci instalacji kanalizacyjnej wodą wykazała spadek lustra wody .Oznaczać to mogło tylko nieszczelnosći instalacji, ale nie wiadomo było gdzie.

2. Inspekcja kanalizacji kamerą nic nie wykazała

3. Pozostała próba szczelności instalacji za pomocą gazu znacznikowego. Bez najmniejszego problemu wskazałem miejsce stężenia gazu znacznikowego, tam musi być wyciek.

Miejsce, gdzie gaz został zapodany do instalacji

Wszystkie otwory zostały zakorkowane i zabezpieczone

Przykład zabezpieczania odpływi w podłodze korkiem rozprężnym, w szafce widać zakorkowany odpływ - rura 50 mm

Nieszczelny brodzik.

W sumie to nie zrobiłem jeszcze prób ciśnieniowych w tym mieszkaniu, także do końca nie wiem, czy jest tam jakiś wyciek czy nie ma, ale powierzchnia brodzika była tak nieszczelna, że jestem prawie pewien, że to jest źródło wody zalewającej pechowe mieszkanie.

Braki i peknięcia silikonu

Pęknięta fuga, płytka wydaje się być podniesiona, czyli woda od dawna penetruje dolne warstwy brodzika

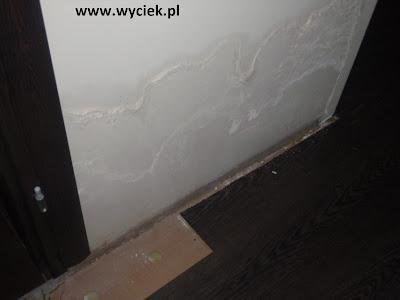

Zawilgocenia na ścianach

Zawilgoceń cd

Biały montaż - czarna magia

Silne zawilgocenie ścian w budynku jednorodzinnym. Jak się okazało przyczyną zalania była źle zmontowana plątanina rur kanalizacyjnych pod zlewozmywakiem. Samoróbki syfonów to zawsze jest mistrzostwo świata.

Dla pewności zrobiłem też próby ciśnieniowe - wyszły pozytywnie - brak spadku ciśnienia

Strefa pod zlewozmywakiem. Wszystko było zabudowane, a woda wlewała się za płytki

Pórba ciśnieniowa

Zawilgocenie na ścianach

Kolejny wykwit

Piątkowe popołudnie

W sumie miało być bardzo spokojne, Zaplanowałem wizytę na poczcie, spotkanie z moim prawnikiem, wieczór z rodziną. Było jednak inaczej.

Duży wyciek, na ciepłej wodzie kręci się licznik pomimo, że wszystko w domu jest pozakręcane. Czyli coś dla mnie.

Metoda gaz znacznikowy.

W budynku żadna ściana nie była wilgotna, kamera termowizyjna nic nie wykazała.

Prób nie robiłem, nie było sensu

Od razu zagazowałem instalację

Wskazane przeze mnie miejsce wycieku odkuwa domniemany winowajca - Artur

Coraz głębiej, coraz ciekawiej

Jest przyczyna wycieku. Pakuły było bardzo dużo. Z tego wnioskowac można, że stalowy korek zniszczył mosiężną ksztaltkę

Zaślepiona rura
