Wynik próby ciśnieniowej

Ostatnio bardzo często mam zlecenia polegające na wykonywaniu prób ciśnieniowych.

Używam to tego typu zadań manometrów wzorcowanych. Na życzenie klienta wystawiam protokół próby szczelności instalacji

Wskazanie ciśnienia na instalacji wody ciepłej. W zaznaczeniu widoczny jest delikatny spadek ciśnienia, niemalże w granicy błędu pomiarowego.

Próba ciśnieniowa na instalacji wody zimnej - brak ruchów wskazówki manometru.

Wyciek z instalacji CO wykonanej z rur stalowych.

Wyciek z instalacji CO w budynku jednorodzinnym był tak duży, że nie sposób było zalać instalację wodą, tak żeby otrzymać ciśnienie większe niż 0,5 bara. W związku z tym, nie użyłem kamery termowizyjnej, koszty gazu znacznikowego były zbyt wysokie. Cóż poszedłem po duży młot udarowy do auta i poszło - 45 minut kucia i wyciek został znaleziony w posadzce piwnicy.

Posadzka w piwnicy. Stalowe rury owinięte watą szklaną - super sprawa - inkubator rdzy.

Wyciek spod brodzika

Wyciek miał miejsce na łączeniu kratki odpływowej i brodzka. Ciekawostką jest to, że wyciek uaktywniał się dopiero w momencie, kiedy ktoś stał w brodziku. W czasie poszukiwań lałem wodę do brodzika i nic, Rewizja sucha. Dzięki współpracy mieszkańców, metodą używania i nie używania poszczególnych urządzeń w łazience doszliśmy do wniosku, że to musi być brodzik. I był.

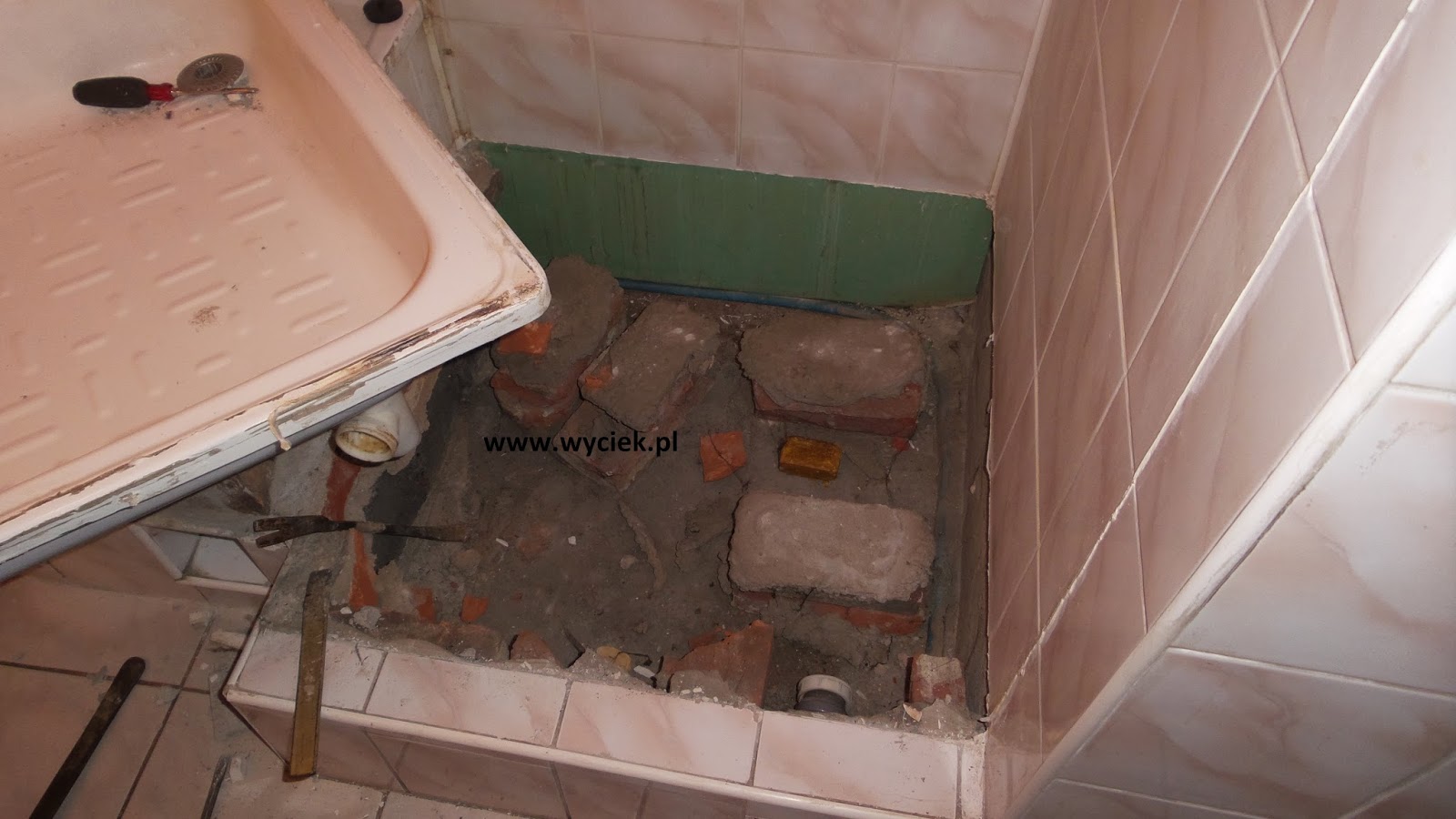

Proszę zwrócić uwagę na podstawy brodzika. Moim zdaniem to dzięki nim, był on ekstremalnie niestabilny, co powodowało ruchy na sztywno zakręconego do rury odpływowej syfonu.

Miejsce wycieku

Zbliżenie

Powierzchnia betonu dokładnie pod brodzikiem jest jeszcze delikatnie wilgotna ( lekko ciemniejszy kolor powierzchni betonu ), woda wydostawała się z instalacji w tym miejscu.

Wyciek wody pod posadzką

Wyciek wody pod posadzką.
Metoda wykrycia - ucho ludzkie nieuzbrojone - na życzenie klienta - minimalizacja kosztów przy dużym ryzyku pomyłki, ale udało się....

Wylewka betonowa jest sucha. Całą wilgoć zatrzymała folia budowlana.

Po przebiciu folii widoczne zawilgocenie.

Chwila przed demolką

Link do YouTube

Wyciek w hotelu

Wyciek jak wyciek, ale ekipa pomocników pierwsza klasa ( mistrzowie młotowiertarki ) na dalszych zdjęciach wyjaśnię co i jak...

Metoda wykrycia - gaz znacznikowy

Jak zwykle zakończyłem badanie po odkuciu uszkodzonej kształtki

Uszkodzona kształtka po wycięciu. Już na pierwszy rzut oka widać, kto zawinił i dlaczego. Wyciek miał miejsce w obszarze oznaczonym czerwoną elipsą

Ścinę kuły chłopy - technicy. Efekt ich wirtuozerii widoczny jest nad strzałką. Zamiast wymiany pojedynczej kształtki mamy dwie do wymiany. Wyciek miał miejsce dokładnie tam, gdzie wskazuje strzałka.

Kolejne zbliżenie uszkodzonej kształtki. Instalacja działała 9 miesięcy.

Oznaczenie otworu w szczelnej części instalacji, zastępuje 1000 słów, które chciałbym powiedzieć o chłopakach, które kuły ścianę

Zdjęcie powinno być obrócone. W czerwonej elipsie widoczne pęcherzyki gazu znacznikowego.

Zbliżenie kształtki uszkodzonej mechanicznie
