Blog ten ma celu zdjęciowe udokumentowanie moich "osiągnięć " w kwestii wykrywania wycieków wody metodami : termowizyjną, nasłuchową, gazu znacznikowego oraz detekcji ultradźwięków
Zapraszam zainteresowane osoby o kontakt wyciek.pl@gmail.com lub 731 925 925
Pozdrawiam Maciej Krysztafkiewicz
Jeżeli są nietypowe zlecenia - to jest coś dla mnie.
Tym razem - zlecenia wykrycia wycieku wody na terenie sieci zasialania ponad 400 działek na obszarze blisko 20 ha.
Metoda lokalizacji - gaz znacznikowy
Wynik - 7 wykrytych nieszczelności w ciągu 3 dni pracy
Zaraz po znalezieniu naprawiałem uszkodzenia, tak żeby jak najszybciej zweryfikować swoje trafienia próbami szczelności. Alejka rekordzistka miała 3 wycieki i to bardzo blisko siebie.
Film pojazuje jednej z wycieków wykryty w prowizorycznej zasypanej ziemią studzience.
Wyciek złączka na rurze PE. Brak uszczelki.
Rury przebiegały przez ogrody, pod drzewami, w krzakach. Czasami wcale nie było wesoło
Korzenie drzewa wyrwały skręcone połączenie rur, wyciek oczywiście w glinie pod drzewami. Naprawa tego cuda była wspaniałym i niezapomnianym doświadczeniem
Butla z gazem podłączona do instalacji wodnej
Próby ciśnieniowe
Próby ciśnieniowe cd
Wyciek ze złączniki. Widoczna prowizoryczna studzienka, pod ziemią
Butla z gazem podłaczona do instalacji.
Wysokie stężenie gazu na powierzchni gruntu - JEST WYCIEK !
Ciśnienie spada, gaz znacznikowy pojawia się na powierzchni posadzki, ale jest niespodzianka w rurze jest wkręt ! Na powierzchni rury nie widoczny bo celowo ścięty.

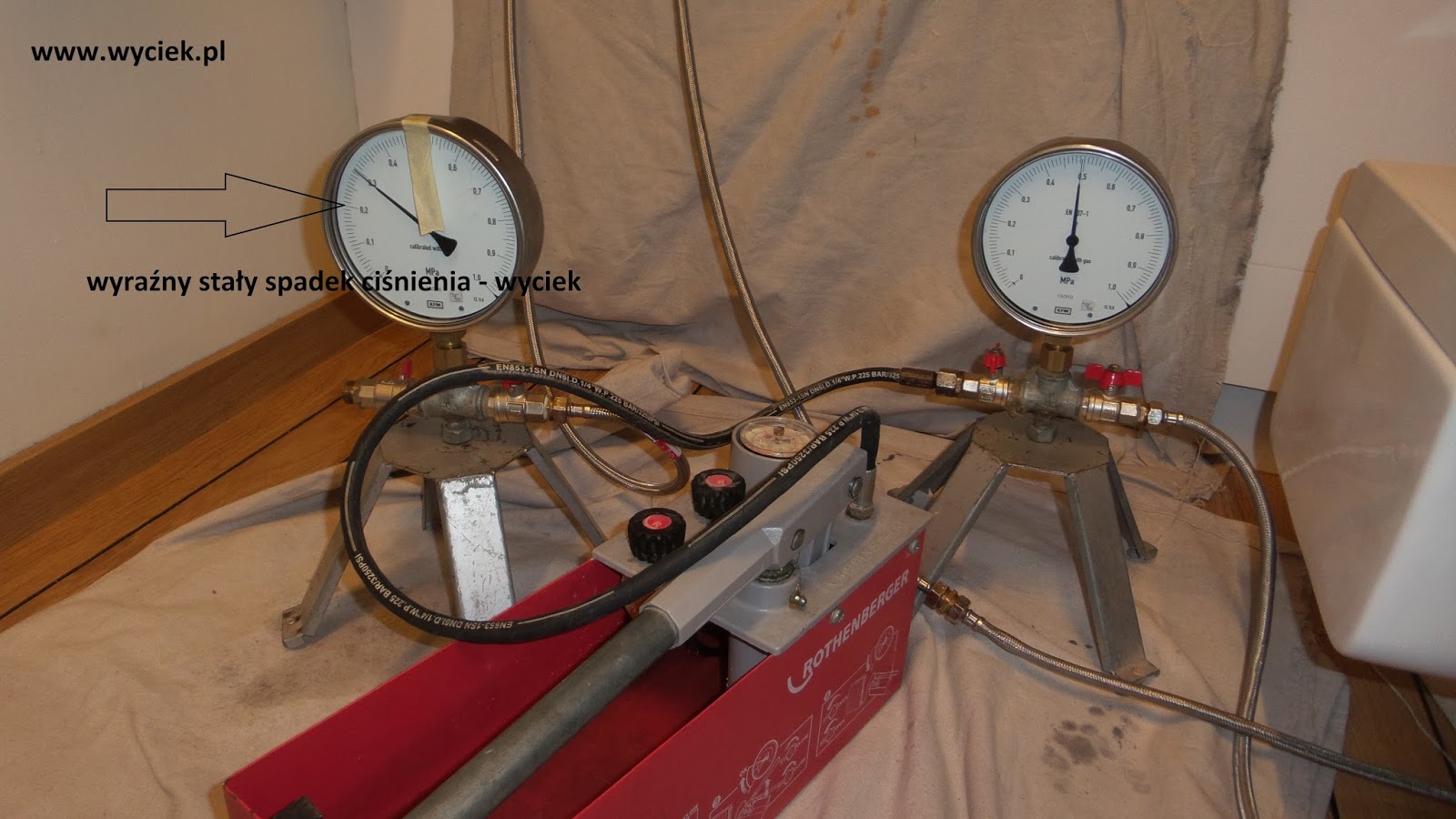

Film wykonany podczas wykonywania próby ciśnieniowej manometrem wzorcowanym. Spadek ciśnienia wskazuje na wyciek.

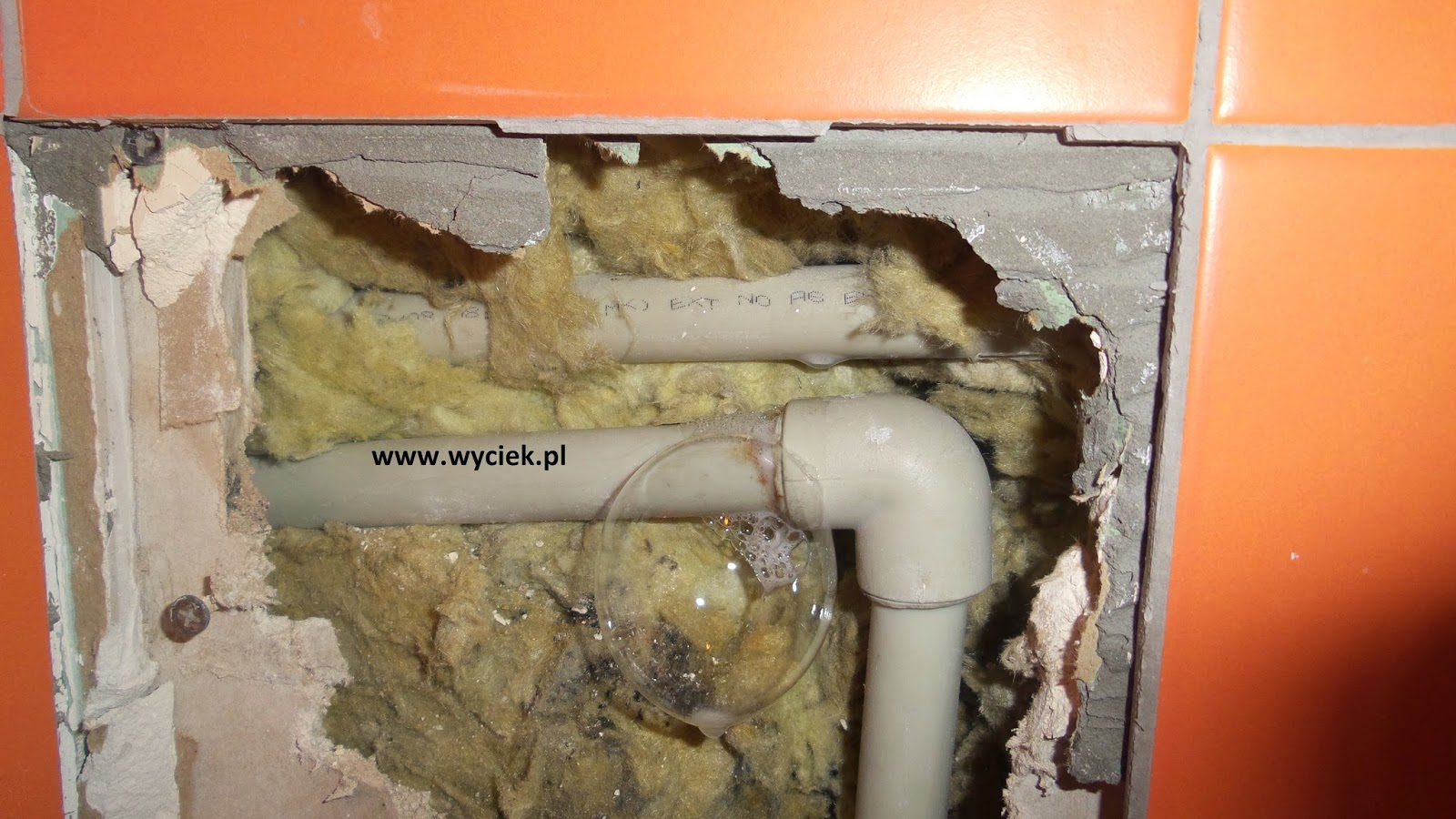

Widoczen uszkodzenie na powierzchni rury. Krawek plastiku, który wyszedł przywkręcaniu wkręta
Wyciek miał miejsce na sali, w jedym ze śląskich domów przyjęć.
Pech chciał, że zlokalizowany był prawie na środku sali.
Film nakręcony pokazujący siłę wycieku, Zawilgocenie podposadzką objęło obszar w promieniu około 10 metrów od miejsca wycieku, ciśnienie wody na instalacji to 1,5 bara. Wyciek był aktywny około 2 tygodnie.
Zawilgocona ścian, około 3 metrów od wycieku, zgodnie z przebiegiem rurek, czyli woda miała ułatwiony dostep.
Zawilgocona ścian po drugiej stronie drzwi, odległość od wycieku około 4 metrów
W trakcie poszukiwania. Okaząło się, że właściciele sali nie mają już ciemniejszych płytek, Kazik podjął się operacji odkuwania płytki w 1 kawałku.
Jak się nie da, jak się da !
Wyciek z bliska. Wyciek miał miejsce na łączeniu kształtki z rurą
Wyciek znaleziony tylko dzięki badaniu termowizyjnemu.
Wyciek miał miejsce na osiedlu mieszkaniowym. Wstępną diagnostykę przeprowadziły, ma moje życzenie, miejscowe wodociągi. Seria prób ciśnieniowych wykazała, że ubytki wody miały na instalacji zasilania jednego z bloków. Tak duże ograniczenie obszaru wyszukiwać pozwoliło na szybkie i sprawne wykrycie wycieku.
Gaz znacznikowy został wpuszczony do instalacji przez przyłącze wewnątrz budynku..
Całe badanie trwało około 15 minut, gaz pojawił się na powierzchni kostki. Loklizacja bezbłędna. Instalację naprawiały lokalne wodociągi
Wyciek miał miejsce na instalacji CO w budynku jednorodzinnym.
Oczywiście wyciek miał miejsce w kotłowni, pod stertą węgla, dość sporą na dodatek.
Kończe wyciek odkuciem i organoleptycznym jego stwierdzeniem i z wielkim entuzjazmem wziąłem się za przerzucanie czarnego złota ....
Wyciek usunęła zaprzyjaźniona ekipa hydraulików z Rudy Śląskiej
Węgiel usunięty można szukać wycieku
Wyciek z bliska. Stalowa rura skorodowała.
w trakcie walki z węglem, zapylenie na zdjeciu pokazuje jak suchy był węgiel, Pył węglowy był wszędzie. Już wiem skąd górnicy mają "pomalowane oczy" i jak ciężko to zmyć
Sterta węgla, gaz znacznikowy pojawił się na narożniku na powierzchni węgla. W tym momencie przestałem się cieszyć, że wziąłem to zlecenie ...
Czas odrobić zaległości. W ciągu ostatnich dwóch miesięcy wykryłem dużo "niespodzianek" pod posadzkami i w ścianach. Nie wszyscy zgodzili się na publikację zdjęć, część nie nadaje się na bloga - żadne ciekawostki, Moim zdaniem nie ma sensu pokazywać w nieskończoność zdjęć manometrów.
