poniedziałek, 29 czerwca 2015

Kredyt zaufania. Spłacony mam nadzieję.

Wyciek na instalacji ciepłej wody.

No to może od początku.

Wyciek miał miejsce w Wielkopolsce, 5 godzin jazdy drogą krajową 11, kto jechał ten wie, co to oznacza - jednym słowem HARDCORE

Najważniejsze pytanie zadane mojej skromnej osobie przez telefon: czy na pewno znajdę wyciek ? moja odpowiedz : jeżeli jest  wyciek to nie czy tylko kiedy, to kwestia czasu ...


Na początku wszystko szło gładko, spadek ciśnienia na manometrze, badanie termowizyjne, gaz znacznikowy, wykryte stężenie wyciekowe gazu i nagle koniec wyciek pomimo licznych prób został przeze mnie uszczelniony. Nie pomogły nagłe skoki ciśnienia w instalacji, napełnienie wodą itp nic , zero. Instalacja była szczelna.

Wykułem na ślepo, w akcie desperacji, trzy otwory w posadzce, gdzie jak miałem nadzieję musiał być wyciek. Ruszałem instalacją i nic. Wszędzie mokro, ale brak wycieku.

Cóż pozbierałem się i pojechałem do domu .

Okazało się, że  po dwóch dniach wyciek rozszczelnił się na nowo. Przeczucie mnie nie myliło, nieco dalej , tzn prawie płytkę dalej z instalacji trysnęła  woda.

Jednak udało się wyciek został zlokalizowany,  ubezpieczalnia pokryła  koszty mojej pracy oraz naprawy uszkodzonej instalacji.

Miejsce wycieku. Przecięta rurka. Instalacja chwilę przed naprawą

Ja odkułem płytkę bliżej dolnej krawędzi zdjęcia, wyciek był nieco wyżej

Jeszcze raz ujęcie, gdzie miało miejsce uszkodzenie.



Zdjecia autorstwa WŁAŚCICIELA domu.




niedziela, 28 czerwca 2015

Woda w czerpni kominka, Po głowie to drapali się już chyba wszyscy, którzy widzieli to cudo,..

Wyciek. Zawilgocone ściany, na całym parterze domu. Zawilgocenie bardzo silne i przyrastajace

Próby ciśnieniowe

ciepła woda - OK
centralne OK
zimna woda NIE OK

- czyli wyciek na zimnej wodzie.

Metoda badawcza gaz znacznikowym. Oczywiście gaz nie pojawił się ani w łazience, ani w kuchni, tylko  przy kominku. Diagnoza prosta, albo zawór od wychładzania płaszcza  jest zepsuty , albo pływak w zbiorniku się zawiesił, albo ,,,

no właśnie albo

Bo po zamknieciu zaworu doprowadzającego wodę do sytemu chłodzenia płaszcza wodnego kominka, wykonana próba ciśnieniowa wykazała dalszy spadek ciśnienia.


Wykonałem wraz z osobnikiem, który instalował ten kominek  inspekcję kominka od środka za pomoca kamery inspekcyjnej.

No i ci się okazało ? Chłopaki włożyli rurę z odpływu ze zbiornika kominka do rury czerpni. Zawór odprowadzający wodę do chłodzenia płaszcza wodnego był uszkodzony i woda przez odpływ  śmigałą do czerpni tzn wylewała się pod kominkiem zalewając cały parter domu.

Najlepsze jednak było jak na zewnątrz zaglądnęliśmy jak wygląda czerpnia. Cała zalana wodą.

Niby nic, niby nie wyciek tylko połączenie przypadku ( uszkodzenie zaworu) z nieprawidłowo wykonanych odpływem, a cały dzień pracy, kilkanaście hipotez, dużo myślenia, no ale zagadkę rozwiązałem.

Zawilgocenie ścian było bardzo poważne. Zalanie podposadzkowe - przykład podręcznikowy.

Rura czerpni na zewnątrz domu. Jest pełna wody, co więcej woda z niej wylewałą się.

Zawilgocenie ściany. Miejsce oddalone od kominka o około 5 metrów.

czwartek, 25 czerwca 2015

Robota hydraulika z assistance z ubezpieczalni.

Wyciek miał miejsce na części instalacji naprawianej przez hydraulika z assistance z ubezpieczalni.

Uszkodzenie zalało bardzo duży obszar domu.

Metoda badawcza - gaz znacznikowy

Miejsce wycieku. Ściany są silnie zawilgocone. Wyciek miał miejsce na kształce instalacji

Na zdjęciu widoczne miejsce wycieku, Uszkodzoną kształtkę wyciąłem.

Źle dobrana kształtka do rur PEX - wyciek pewny.

Witam wszystkich

Wyciek pod posadzką - rura PEX

Wyjątkowo oporna bestia - trochę się namęczyłem, niestety podłoga w łazience też trochę ucierpiała

Metoda badawcza - gaz znacznikowy.

Zapraszam na moje strony internetowe

lokalizacja wycieków wody - WYCIEK.PL

suszenie mieszkań po zalaniach - OSUSZ.TO

uszczelniacze do instalacji wodnych - USZCZELNIACZE.NET

Oczywiście kształtka z wyciekiem musiała być pod inną rurą przebiegającą w posadzce.

W czerwonej elipsie widoczne rury ogrzewania podłogowego . Pochwalić się musze, że od 7 lat nie przebiłem rury z podłogówki w czasie kucia w posadzce,



Rura z kanalizy na kolizyjnym

Wyciek na instalacji wody ciepłej

Metoda badawcza - gaz znacznikowy

Robota hydraulików dewelopera

Oczywiście zdjęcie jest obrócone. Nieszczelność na łączeniu rur.

Oczywiście na kolizyjnym pojawiłą się rura kanalizacyjna 50 mm.

W szale bojowym nie zauważyłem rury. Cóż musiałem wymienić kawałek rury. Trochę się namęczyłem , ale naprawiłem.
Sam się przeraziłem, że aż trzy razy wbiłem sie w rurę, BŁĘDÓW NIE POPEŁNIAJĄ TYLKO WIELCY TEORETYCY.

UBEZPIECZALNIA ZA TO NIE PŁACI !!!

Przyczyna zawilgocenia ściany - uszkodzony silikon.

Ubezpieczalnia nie zwraca za coś takiego. Jeżeli likwodator szkody zobaczy uszkodzenie silikonu o wypłacie ubezpieczenia możemy zapomnieć.
Silne zawilgocenie ściany, po przeciwnej stronie jest wanna.

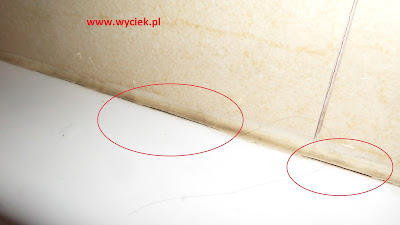

Widoczne uszkodzenia silikonu.

TO jest tylko fragment połączenia wanny ze ścianą.

sobota, 13 czerwca 2015

Wyciek na instalacji zimnej wody, bardzo głośny szum w instalacji.

Wyciek miał miejsce na instalacji wody zimnej. Instalacja wykonana z miedzi.

Wyciek było słychać na całym piętrze budynku, we wszystkich bateriach.

Hydraulik próbował wykryć miejsce wycieku tylko na podstawie głośności szumu. Nic z tego, okazało się, że wyciek był około 6 metrów ( licząc po długości instalacji ) dalej, nie w łazience, a w kuchni.

Metoda badawcza - kamera termowizyjna + gaz znacznikowy.

Post ku przestordze, Nie zawsze poziom hałasu, świadczy, że wyciek jest blisko.

Znaleziony wyciek po podłogą w kuchni. Najgłosniej było w łazience, czyli prawie 6 metrów dalej.
Instalacja była napełniona sprężonym powietrzem, widoczne bąbelki sygnalizujące wyciek.

Wyciek z CO, pod parkietem. Zdjęcia z demolki.

Wyciek z CO otwierający się przy podwyższonym ciśnieniu oraz podwyższonej temperaturze.

Jak widać na zdjęciach, poniżej ekipa poszukiwawcza nie dała rady. Nie znaleźli wycieku.

Metoda badawcza. Gaz znacznikowy, ale w specjalnej mieszance. Szybko i sprawnie.

Zdemolowany parkiet



Zniszczenia cd


Instalacja jest gazowa. Dodam tylko, że nie jest to regularna mieszanka NH5. Tą butle trzymam na specjalne okazje.
Wyciek na kolanku

WYciek znaleziony w narożniku salonu. Zniszczenia to otwór 40 x 40 cm,



Zbliżenie wycieku, w miejscy zginania kolanka widoczna jest rysa, to jest właśnie pęknięcie, które powodowało wyciek wody z instalacji.

Nieszczelny kocioł gazowy

Wyciek z instlacji CO w parterowym budynku jednorodzinnym.

Kamera termowizjna - brak wyników
Gaz znacznikowy - początkowo nic, dopiero później wysokie stężenie gazu NH5 w okolicy kotła gazowego.

Nie mam zdjeć uszkodzeń pieca - szkoda. Temat dokończył serwis kotłów gazowych.
Odwadnianie instalacji CO
Odwadnianie instalacji CO

Do instalacji wtłaczany jest gaz znacznikowy

Nasz wielki przyjaciel. 10 cio metrowa ( 10 m 3 gazu ) butla z gazem znacznikowym.
