niedziela, 25 grudnia 2016

Wyciek klejona instalacja Genova tzw. klejonka

Witam

Wyciek wody na instalacji wody zimnej. Instalacja wykonana z plastikowych rur klejonych systemu Genova czyli wyciek na tzw. klejonce.

Wyciek wykryty metodą badania szczelności instalacji gazem znacznikowym NH5.

jak to gdzie był wyciek ? pod brodzikiem ! Oczywiście ! ostatnio to normalne, że ściągam kabiny prysznicowe. Musze się pochwalić, że nabrałem już pewnej wprawy w tej materii idzie mi to szybko i sprawnie.

Miejsce wycieku wody

Kabina prysznicowa po moim osobistym demontażu

Przyczyna wycieku wody. Pęknięte kolano instalacji. Wygląda to na zmęczenie materiału., przez byt duże naprężenia.

Coś dla wielbicieli małych dziurek. Zobaczcie zdjęcia przekonacie się !

Witam

Kto by się tej małej dziurki spodziewał ? Próby ciśnieniowe wykazały spadek ciśnienia na instalacji wody ciepłej. Zawilgocenie 80 % ścian w piwnicy domu 10 x 10 m dokumentnie zalanych. Czas wycieku około 1 roku. Wystarczyło.

Początkowo miałem wizję, że znajdę wyciek za pomocą kamery termowizyjnej, nic z tego. Gaz znacznikowy zrobił dobrą robotę.Wyciek został wykryty.

Miejsce , gdzie wykryłem wyciek

Jest i miedziana rura oraz kolano.

 Mała dziurka, bohaterka naszego posta



Wyciek pod posadzką, pod brodzikiem z odpływem liniowym.

Witam

Kolejny wyciek z długą historią. W tym roku ( 2016 r.) wyciek został, z powodzeniem zaklejony za pomocą uszczelniacza Multiseal 84. Wszystko działało super, a raczej nie działało bo wyciek został zaczopowany uszczelniaczem przez ponad 8 miesięcy, aż tu pewnego dnia dzwoni do mnie P. i mówi co się stało. Przyjadę i znajdę go WAM oznajmiłem ze stoickim spokojem. Tak, też się stało.

Wyciek był na ciepłej wodzie, badanie kamerą termowizyjną nie było jednak w stanie jednoznacznie wskazać miejsca wycieku wody. Były pewne przypuszczenia, ale to zbyt mało, żeby demolować łazienkę.

Pozostało badanie gazem znacznikowym. Po 2 godzinach kombinacji wszelakiej jednoznacznie ustaliłem miejsce, gdzie zacznę kuć.Oczywiście pod prysznicem ! A jakże ! demolka musi być !

Oczywiście był a i podłogówka, którą ostrożnie ominąłem, była i rura z kanalizacji. Z tego co słyszałem to znaleźć to może i był problem, ale naprawić było jeszcze większym problemem.
Dziura pod prysznicem. Precyzyjne odkucie czyli tak jak lubię

Nieszczelny zgrzew

Widać jak fortunnie przebiega ogrzewanie podłogowe.

Szczególnie wredny typ wycieku. Zalewa, pojawia się i znika.

Witam

Chciałem przedstawić pewien szczególny przypadek. Wyciek był, zalewał sufit w salonie. Był szczególnie aktywny w nocy, kiedy ciśnienie sieciowe znacznie się zwiększało.  W czasie pierwszej próby wyciek się nie ujawnił, na drugiej się pojawił z całą siłą. TO ci działo się pomiędzy próbami to kilka godzin wysiłku szukania innego źródła wycieku, jak zabrakło tych innych źródeł wróciłem do próby ciśnieniowej i to był chyba ten właściwy moment. Miałem dowód na to, że wyciek jest i wiedziałem teraz na jakiej instalacji mam go szukać

Jak już miałem ustalone, jaka to instalacja, to połowa drogi za mną.

Ustalenie gdzie jest wyciek zajęło mi kilka godzin, ale dałem radę.

Wyciek po włączeniu wody, widać silny strumień

Wpięcie cyrkulacji do ciepłej wody przed umywalką w łazience. W sumie bardzo fajne miejsce na wyciek tzn. łatwe do naprawy.

Próba na gazie z pianką

Nieszczelna instalacji pompy ciepła. Więcej szczegółów w poście

Witam

Wyjątkowo nie wyciek, Tzn inaczej miał być wyciek na jednym z obiegów instalacji pompy ciepła.
Co to nie był za wyciek, okrutny i potworny.

Zrobiłem próby ciśnieniowe obiegów podziemnych. Nic zero spadku ciśnienia. Wycieku nie ma.

Opcja nr 1. doszczelnił się przy próbie ciśnieniowej
Opcja nr 2. nigdy go nie było.

Nie wnikam. W momencie, kiedy robiłem te próby ciśnieniowe instalacji pompy ciepła wycieku nie było.

Piszę ten post prawie miesiąc po wykonanej usłudze, pompa działa bez zarzutu, ciśnienie w normie i nie spada.

Próba ciśnieniowa jednego z obiegów instalacji pompy ciepła

Badanie wykonane jak zwykle manometrem wzorcowanym

Jakaś zła seria wycieków pod brodzikami. Kolejny z serii

Witam


Kolejny z serii wycieków jakie wykryłem pod brodzikami. Jak wiadomo, jak ma być wyciek to będzie zawsze w "najlepszym " miejscu. W sumie to dobrze, że nie był pod kuchnią, bo demontaż szafek kuchennych to jeszcze większa dezorganizacja domu.

Z Właścicielem mieszkania zdemontowaliśmy kabinę, potem ja zacząłem weryfikację swoich badań za pomocą młota kującego.

Po wykuciu płytki zobaczyłem najgorzej zrobiony zgrzew rury PP jakie widziałem. Od razu wiedziałem, gdzie jest wyciek. Nie musiałem puszczać wody czy gazu. Proszę zobaczyć zdjęcia poniżej.

Dodam, że to kolejny raz, kiedy miałem wrażenie, że instalator nie zrobił próby ciśnieniowej.


Demontaż prysznica

Bardzo źle wyglądający zgrzew. Miejsce wycieku wody

Odkucie pod w posadzce pod brodzikiem

Próbowałem uszczelnić ten wyciek środkiem chemicznym a kończyło się jak zwykle

Witam

Miało być tak pięknie a skończyło się za zwykle czyli organoleptycznym stwierdzeniem wycieku czyli zrobieniem dziury w posadzce.

Już od dłuższego czasu używam urządzenia do bezinwazyjnego usuwania płytek. Decyzja o uszczelnianiu zapadła, dlatego że Właściciele nie mieli płytek w przypadku ich zniszczenia.
Przekonałem ich, że płytki będą cała.

Plan był taki. 1. Znaleźć wyciek , 2. Usunąć płytki bez ich niszczenia 3. Odkuć posadzkę i zweryfikować swoją prace

Plan został zrealizowany.

Płytka z podłogi wyciągnięta w stanie nietkniętym

Uszkodzona rura ogrzewania podłogowego

Uszkodzenie wygląda na przemrożenie instalacji ogrzewania

Do weryfikacji wykułem dziurę na dwie płytki, do naprawy usunąłem dwie następne.

Wyciek wykryłem kamerą termowizyjną



piątek, 23 grudnia 2016

Kolejny rażący błąd instalatora

Witam

Kolejny błąd instalatora, lepiej naciągnąć zacisk na rurze do granic możliwości i nic nie przerabiać. Tak zrobiona instalacja działała kilka lat, fakt, że była to rura z ciepłej wody znacznie ukróciła życie tej prowizorce. Woda z wygiętego, zerwane zacisku zalała kilka ścian w budynku, w poszukiwaniu wycieku instalator zmasakrował dwa pomieszczenia wykuwając dziury w powierzchni blisko 1 m2 w każdym. Trochę hardcorowy zawodnik, a tu taka niespodzianka.

Wyciek wykryty gazem znacznikowym.

Widoczne jest wygięcie zacisku na rurze. To właśnie z tego miejsca wypływała woda

Ogólny widok

Wyciek z pionu kanlizacyjnego

Witam

Wyciek zlokalizowany był w szachcie, gdzie przebiegał pion kanalizacji odprowadzający wodę z kuchni oraz inne instalacje ciśnieniowe.

Podstawiłem na wyciek z kanalizacji. Są pewne cechy takich wycieków, jednoznacznie wskazujące na kanalizację.

Jakoś udało mi się wnieść kamerę inspekcyjną na dach, znalazłem odpowiednia rurę i poszło.
Wyciek w pionie kanalizacyjnym  został szybko i sprawnie znaleziony.

Miejsce wycieku w rurze kanalizacyjnej. Rura jest pęknięta.

Kamera inspekcyjna na szczycie dachu

Wyciek, który napsuł mi wyjątkowo dużo zdrowia

Witam

Precyzyjnie, jedna płytka, ale 2 dni chodzenia i badania. Bardzo zależało mi na precyzji, szczególnie, że Pani Gospodyni bardzo lubi swoją łazienkę i była przerażona jak pięterko niżej z sufitu ciurkiem płynęła woda.

Najciekawsze jest to, że woda płynęła z sufitu jedynie po kąpieli w wannie. Pierwsze skojarzenie było takie same jaki wszystkich innych - KANALIZACJA.

Nic bardziej mylnego, przyczyną kapania był niezaciśnięty zacisk. Przy używaniu wanny zacisk rozgrzewał się i wyciek znacznie się powiększał się zalewając kotłownie poniżej.

Ciekawostka dużego kalibru, ale udało mi się !


Precyzyjnie. Jedna płytka.Tak lubię

Na metalu brak widocznych śladów po zaciskarce. Błąd instalatora.






To co lubię najbardziej czyli precyzyjne wykrywanie wycieków wody

Witam

Tym razem demolka bardzo nie była mile widziana. Trochę się naprodukowałem, ale zminimalizowałem zniszczenia do minimum.

Precyzyjne wykrywanie wycieków to efekt stosowania kilku metod badawczych. Jeżeli metody badawcze wskażą to samo miejsce - ze spokojem ducha można otwierać ściany  i podłogi.

Ważne jest dopasowanie wybranie odpowiednich metod badawczych do danego wycieku.

Teraz o samym wycieku. Przyczną wycieku nie było nieszczelny zgrzew. Tym razem pękło kolanko w najbardziej newralgicznym miejscu, czyli tam gdzie kończy się strefa zgrzewania w kształtce.


Zdjecia z serii PRZED I PO

Zdjęcie PO. Jakimś cudem udało mi się wyciągnąć panel bez uszkodzenia.
Na powierzchni kolanka widoczne pęknięcie, to własnie przyczyna wycieku wody

Wyciek pod wanną. Demolka łazienki

Witam

Wyciekowe prawo Murphy'ego mówi, że jeżeli wyciek ma mieć miejsce, to musi być najlepsze miejsce np. pod brodzikiem lub za wanną.

Nie inaczej było i tym razem. Wanna była mocowana przez bardzo solidny murek. Wszystko cudownie było zarzucone zaprawą cementową. Gruzu było z 8 lub 10 worków, dużo. Demolka pełną gębą.

Wyciek miał miejsce za wanną w pod posadzką. Metoda badawcza gaz znacznikowy.
Przyczyną wycieku był nieszczelny zgrzew rury PP.

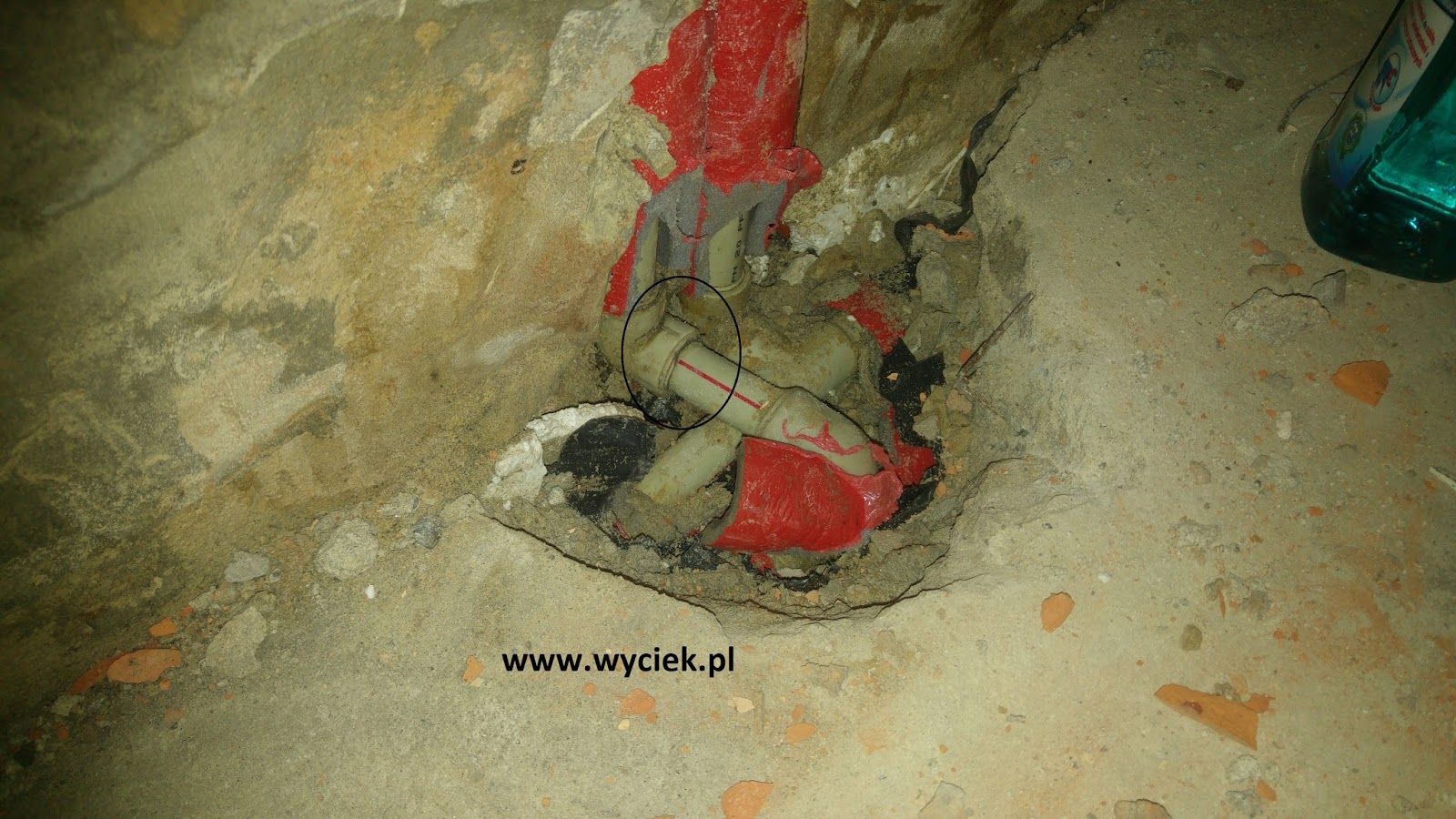

Miejsce wycieku

Wzorcowa demolka

Przyczyną wycieku był nieszczelny zgrzew na rurze PP

Hydraulik nie zrobił próby ciśnieniowej, pół domu zostało zalane wodą.

Witam

Ultra ciekawy przykład na to, jak przez swoje nieodpowiedzialne działania można zalać w krótkim czasie cały, dość duży dom.

Moim zdaniem wyciek miał miejsce od początku istnienia instalacji w tym budynku. Jest to typowy przykład na to, że ktoś odwalił niezłą tzw. manianę i spał  sobie spokojnie, ale do czasu.

Woda zalała znaczną część domu. Jak wykazały moje badania winna zalaniu była część instalacji doprowadzająca wodę do ujęć w ogrodzie.

Badanie gazem znacznikowym nie było ani łatwe ani szybkie i przyjemne. Instalacja wykonana została z całego kawałka rury PEX, włożona została do całego kawałka rozwijanej otuliny.

Gaz znacznikowy trochę oszukał, ponieważ otulina transportowała go w stronę jej najbliższego końca.

Potrzeba było trochę czasu i cierpliwości, żeby zlokalizować wyciek, to była jednak tylko kwestia czasu.

Jak okazało się chwil parę później, przyczyną było mechaniczne uszkodzenie rury. Najciekawsze w tym jest to, że otulina nie była uszkodzona, oznacza to, że uszkodzenie nastąpiło przed nałożeniem osłony na rurę.

Jak ta instalacja przeszła próbę ciśnieniową ? Moim zdaniem nie przeszła, ponieważ nikt jej nie zrobił, to tylko instalacja wody na ogród. Zniszczenia w domu są jednak znaczne, wilgoć zaatakowała prawie wszystkie ściany na parterze.

Jak to mówią do 5 razy sztuka.

 Na zdjęciach widać, że uszkodzenie rury jest mechaniczne.



A otulina w tym miejscu była cała ...

Nieszczelne połączenie rur miedzianych. Miedziane rurki zalane bezpośrednio w betonie. To nie mogło działać wiecznie.

Witam.

Tym razem bardzo ciekawy przykład wycieku, który moim zdaniem, powstał tylko dlatego, że miedziana instalacji została zalana bezpośrednio w bardzo silnej zaprawie cementowej. Wyjątkowo namęczyłem się z odkuwaniem tego fragmentu ściany, ponieważ zaprawa jaką użyto do wyrównania ściany przed położeniem płytek była wyjątkowo silna.

Wyciek miał miejsce za ścianą pod umywalkami. Nie spodziewałbym się tak solidnej konstrukcji ściany, ale to właśnie silna zaprawa i brak otulin na rurach sprawił, że rura instalacji ciepłej wody nie mogła swobodnie pracować, rozszerzać się i kurczyć w cyklach ogrzewania i wyziębiania instalacji.

Wyciek nie porażał wielkością, ale ciekło, pomieszczenie poniżej poważnie zalane.

Ogólny widok zabetonowanej instalacji

Widać, że hydraulik też zrobił kilka ciekawostek, te kolanka, mijanki, obejścia - coś wspaniałego

Miejsce wycieku. Uszkodzone lutowanie rur

Wyciek z instalacji CO trójniki rura PEX

Witam

Tytuł mówi wiele. Wyciek z instalacji CO, instalacja wykonana z rur PEX, brak rozdzielaczy, wszystko ciągnięte trójnikami.

Ten konkretny wyciek pojawił się nagle, w ciągu 1 nocy. Zalał sufit pomieszczenia poniżej i spowodował wyłączenie kotła z powodu niskiego ciśnienia wody w układzie.

Pierwotny plan przewidywał zalanie instalacji uszczelniaczem Multiseal 30 E. Tak też zrobiłem. Zalałem, początkowo wyciek ustał, ale po kilku godzinach wyciekowy spadek ciśnienia na kotle dalej był widoczny.

Plan awaryjny, zakładał wykrycie wycieku wody. Tak też zrobiłem. Łatwo nie było, ale dałem radę.

Ogólny widok miejsca, gdzie był wyciek.

Trójnik instalacji był pęknięty

Wyciek na trójniku instalacji CO

Wyciek pod grzejnikiem.

Witam

Przedstawiam wykryty przeze mnie wyciek na przyłączu grzejnika, Opisuje ten przypadek, ponieważ jest to sprawa bardzo łatwa do wykrycia, nie zbyt trudna do naprawy, ale mogąca spowodować znaczne straty.

W tym przypadku wiadome było, że przyczyną zawilgocenia ścian był wyciek z instalacji CO. Ciśnienie spadało, było dolewane i znowu spadało i znowu było dolewane i tak bez końca. Ściana robiła się coraz bardziej mokra, ale nikt nie wpadł na to, że wyciek nie jest głęboko w posadzce i jego wykrycie nie musi wiązać się ze zdemolowanie pomieszczenia. Wystarczyło paść na kolana i sprawdzić czy przyłączenie grzejnika nie jest mokre. Niby proste, a musiałem przejechać pół Śląska, żeby zdiagnozować to czasie nie większym niż 3,5 minuty.

Podsumowując - czasami warto sprawdzić najprostsze rozwiązanie, może wyciek jest łatwiejszy do wykrycia niż nam się wydaje.

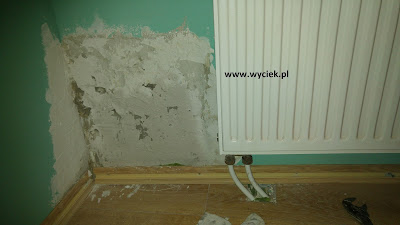

Mokra ściana

Nieszczelne połączenie rur pod grzejnikiem


Wyciek z CO w garażu pod posadzką.


Witam

Pierwszy z zaległych wycieków. Trochę się tego nazbierało, jak zawsze pokaże tylko te, które mogę, oraz te ciekawsze.

Wyciek z CO, pojawiający się poniżej 50 st C na piecu czyli typowy wyciek z fochem.

Znaleziony za pomocą kamery termowizyjnej - był bardzo płytko.



13 sekund wycieku wody z instalacji CO

Wyciek  z CO pod posadzką w garażu domu jednorodzinnego

Przyczyną wycieku była nie zaprasowany zacisk rur PEX
