poniedziałek, 27 lipca 2015

FILM POKAZUJĄCY JAK DZIAŁA USZCZELNIACZ DO CO MULTISEAL 24 CZĘŚĆ 2

Druga cześć filmu pokazującego jak działa uszczelniacz do CO Multiseal 24.

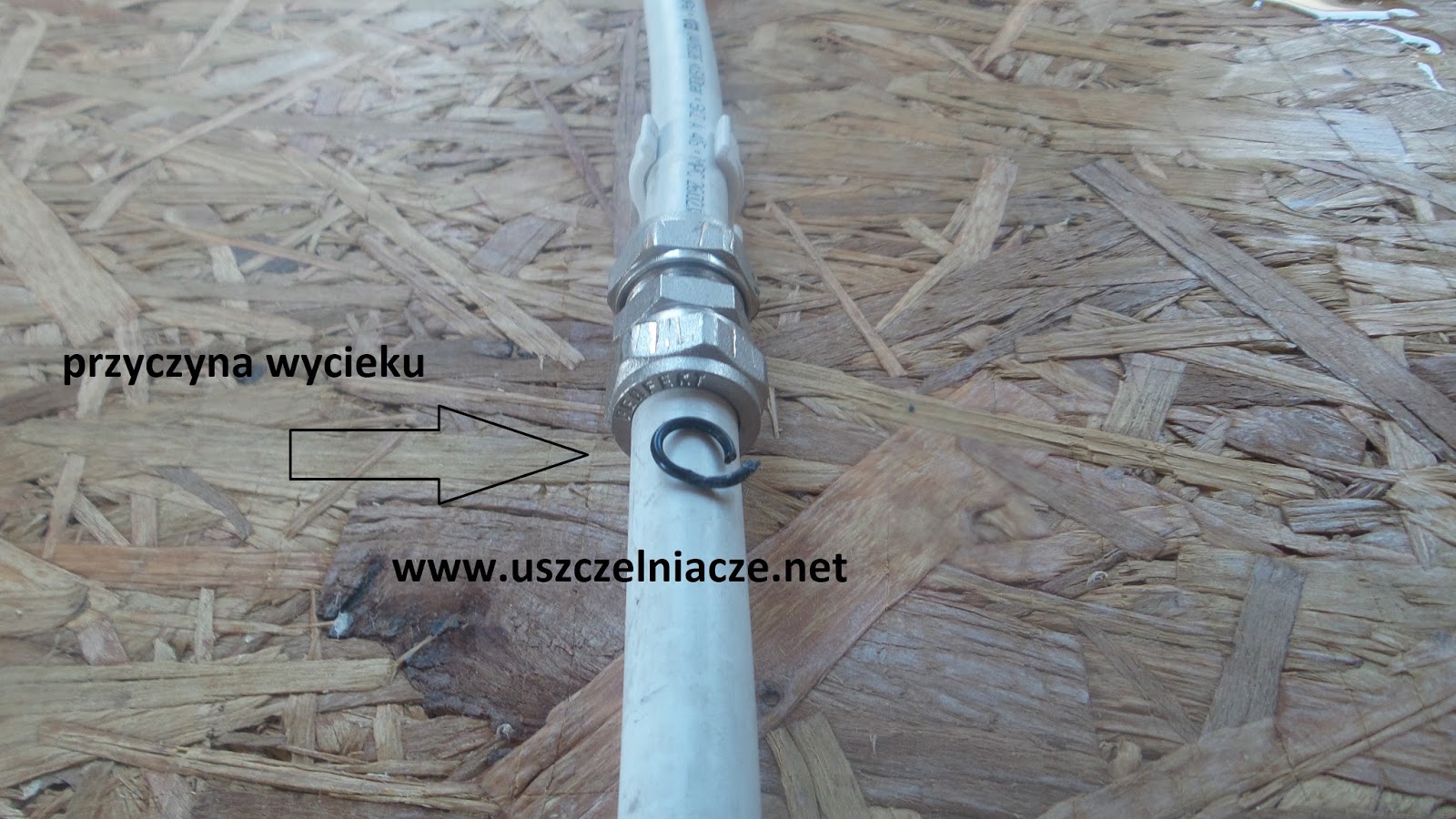

Przyczyna wycieku. Uszkodzony gumowy O ring.

Przyczyna wycieku

FILM POKAZUJĄCY JAK DZIAŁA USZCZELNIACZ DO CO MULTISEAL 24 CZĘŚĆ 1

Film pokazujący proces uszczelnienia instalacji CO uszczelniaczem Multisel 24 firmy Unipak.

Pierwotnie chciałem spreparować wyciek nacinając rurę piłką do metalu i robić dziurkę szpilką krawiecką. Niestety wyciek został bardzo szybko zatrzymany przez uszczelniacz.

Pojawił się jednak wyciek na skręcnaje kształtce, jak się później okazało był to wynik zniszczenia jednego z gumowych oringów. Wyciek pojawił sie przy ciśnieniu około 3 barów.

Filmik jest dość długi bo pierwsza część trwa 44 minuty. W miarę upływu minut widoczny jest proces zalepiania nieszczelności przez uszczelniacz.

W instalacji utrzymywane jest stałe ciśnienie, wyciek zostaje zatrzymany w ciągu około 30 minut.






FILM POKAZUJĄCY JAK DZIAŁA USZCZELNIACZ MULTISEAL 84

Rura PP . Spreparowałem wyciek za pomocą rozgrzanej do czerwoności szpilki krawieckiej.

hmmm wiem , że są to warunki laboratoryjne, ale sam byłem zdziwiony jak szybko i skutecznie chwyciło uszczelnienie.

Uszczelniacz Multiseal 84






niedziela, 26 lipca 2015

To nie był wyciek.

Budynek z hydroforem. Od pewnego czasu hydrofor załączał się bardzo często - podejrzenie wycieku wody.

Próba ciśnieniowa - rzeczywiście ciśnienie zimnej wody leci na manometrze ostro w dół

Metoda badawcza. Gaz znacznikowy

Gaz znacznikowy pojawił się w zlewozmywaku, wszystko było jasne.

Okazało się, że filtr wody uległ uszkodzeniu, woda przepychana była do instalacji odpływowej przez podłączenie zaznaczone na zdjeci

Próba ciśnieniowa

Wyciek na zewnętrznej instalacji wodnej

Wyciek miał miejsce na zewnętrznej instalacji wodnej, zasilaniu dwóch hal magazynowych.
Metoda badawcza  gaz znacznikowy

Miejsce, gdzie wpiąłem się w sieć z gazem znacznikowym.

Butle z gazem.

Nie pisze nic więcej, moj blog to nie instrukcja obsługi gazu znacznikowego

Próby ciśnieniowe instalacji CO

Wykonuje bardzo dużo prób ciśnieniowych zarówno instalacji CO jak i instalacji wodnych. Próby wykonuję bardzo czułymi manometrami, a aktualnymi świadectwami wzorcowania. Każda próba ( oczywiście na życzenie), zakończona jest wykonaniem protokołu próby szczelności.

Próba ciśnieniowa instalacji CO

Próba ciśnieniowa instalacji CO, próba wykonana z grzejnikami.

CO

Znowu CO

sobota, 25 lipca 2015

Zawilgocenie ściany zewnętrznej, przy balkonie

Mieszkanie, ostatnie piętro, balkon od strony południowo-zachodniej.
Zawilgocenie na ścianie przy zewnętrznej przy kraniku do podlewania kwiatów na balkonie.
Pierwsze podejrzenie - instalacja zimnej wody.

Wykonalem próby ciśnieniowe. Instalacja nie wykazała spadków ciśnienia.
Próby ciśnieniowe w okresie spadków ciśnienia. W mieszkaniu zainstalowane były dwie baterie podtynkowe, co znacznie utrudniło przeprowadzenie badania.

Pompa ciśnieniowa i manometry.
Próba ciśnieniowa instalacji CO

Uszczelniacz nie zadziałał więc znalazłem ten wyciek

Wyciek z instalacji CO. Instalacja zalana uszczelniaczem Multiseal 30 E. Wyciek został zatrzymany na około dwa tygodnie. Ponownie zalany uszczelniaczem, historia się jednak powtórzyła. Po około 10 dniach uszczelnienie przestało działać.

Wyciek znalazłem gazem znacznikowym, był zbyt mały żeby znaleźć do kamerą termowizyjną (nawet nie próbowałem)


Próba ciśnieniowa po kolejnym uszczelnieniu, potwierdziła, że instalacja wciąż nie jest szczelna

Butle z gazem podpięte do instalacji


Odkułem większą dziurę w posadzce, poruszałem rurami i proszę - wyciek na zamówienie. Rura nie została wepchnięta do końca kształtki pod wpływem ciśnienia i temperatury wysuwała się. Z powodu dużego ruchu rury wyciek nie mogł zostać zalepiony uszczelniaczem

Spadek ciśnienia zarejestrowany został na instalacji zasilania.

Miejsce, gdzie zlokalizowałę wyciek. Trójnik na instalacji. Ciekawostkę jest to, że w pierwszej fazie  badania był obecny, później gazu nie było, wyciek się zasklepił. Otworzył dopiero po tym jak poruszłem rurami.

piątek, 24 lipca 2015

Ewidenta wina ekipy do wylewek. Armagedon.

Zdjecia mówią wszystko. W chwili badania 3 obiegi nieszczelne, inne rozciekłyby się w niedługiej przyszłości.

Metoda badawcza. gaz znacznikowy

Jak zwykle zacząłem od prób ciśnieniowych
Zidentyfikowałem 3 obiegi z wyciekiem.

Próba ciśnieniowa

Ekipie od wylewek nie pasowały otuliny, więc  wycieli je uszkadzając WSZYSTKIE rury. Mistrzowie świata i galaktyki demolki nieplanowanej to zbyt mało, żeby opisać to co zrobili
Oczywiście nie wszystkie nacięcia ciekły, bo tylko 3 obiegi były nieszczelne, Woda zciekała w otuliny, to tłumaczy dlaczego badanie termowizyjne było zupełnie nieskuteczne,

Hmm nie ma się czym chwalić, ale w czasie prób rura została mi rękach. Zrobiła "PYK" i był koniec. Rury były marki SCHNEIDER za 1,5 zł brutto za mb. Jak miło .
Moim zdaniem reszta nacięć zaczęła by przeciekać, to tylko kwestia czasu.

Nie wiem jak te nacięcia zachowywały się, kiedy instalacja była zagrzana, może być ze więcej pętli było nieszczelnych.

Próba ciśnieniowa

Odkułem posadzkę przy rozdzielaczu. Czegoś takiego się nie spodziewałem...

Potężny wyciek pod posadzką w garażu.

Wyciek miał miejsce pod posadzką w garażu. Instalacja z PE. Uszkodzenie instalacji miało miejsce bardzo głęboko pod posadzką, około 1,5 metra. Z ciekawostek, to wyciek był tak silny, że podsypka pod posadzką była wymyta w promieniu około metra od wycieku,



Poniżej film z miejsca, gdzie odkułem posadzkę



Dziura w posadzce.

Wyciek był na tyle duży, że wymył podsypkę pod wylewką

Bombelki wody to efekt podłaczenia kompresora do instalacji.

czwartek, 23 lipca 2015

Namiot tlenowy. Wyciek w salonie.

TO był już drugi wyciek w tym samym domu w ciągu 1 roku.

Metoda wykrycia gaz znacznikowy.

Jeżeli mam kuć w posadzce w pomieszczeniach codziennego użytku, robie namioty tlenowe w celu ograniczenia rozprzestrzeniaa kurzu po pomieszczeniach. Koszt namiotu tlenowego to koszt folii malarskiego czyli około 10 zł, robocizny sobie nie liczę. Ważne jest zadowolenie klienta, a dokładnie osoby odpowiedzialnej za porządek w domu lub mieszkaniu.

Wnętrza namiotu tlenowego, moje miejsce pracy

Miejsce nieszczelności

Nieszczelność miała miejsce na zgrzewie mufki

Namiot tlenowy w całej okazałości

Zaoszczędzić na hydrauliku stracić na wycieku

Chciałem pokazać jeden z wielu  wycieków. Mieszkanie za 500 k, łazienka za 20 k, wszystko na wysoki połysk. Biały montaż robił teść z właścicielem, no i cóż ... nie wszystko poszło tak jak miało pójść. Źle wkręcona krzywka spowodowała niewielki wyciek, który spowodował zawilgocenie ścian łazienki widoczne w pomieszczeniach przyległych.

Metoda wykrycia - gaz znacznikowy

Metoda naprawy - wykręcenie krzywki i wkręcenie jej jeszcze raz.

Na zdjęciu widoczne są zwilgocone pakuły. Moim zdaniem gwint krzywki nie został " podrapany" brzeszczotem i pakuły ześlizgnęły się w czasie wkręcania.

Zbliżenie miejsca wycieku.

PEWNIAKI - czyli jak można pomylić się używający tylko kamery termowizyjnej

Na zdjęciach widoczne tzw. pewniaki czyli wycieki na "100 % " . Nic bardziej mylnego. Właśnie dlatego nie używam kamery termowizyjnej, jako głównego narzędzia pomiarowego. Gaz znacznikowy też kłamie, ale jak pojawi się jest to niezbity dowód na to, że jest wyciek.
Defek termiczny widoczny w lepsie ma wszystkie symptomy wycieku. Wysoka temperatura, rozlewa się, umiejsowiony jest na połączeniu rur.

Następny rozlany defekt termiczny, Wyciek na 100 % - niestety nic z tego.

Piękny widok dla każdego użytkowanika kamery. Niestety w tym miejscu, jest zaślepiona rura z CO znajdująca się prawie bezpośrednio pod powierzchnią płytki.
