niedziela, 30 października 2016

Pęknięcie wzdłużne rury PEX

Witam

Rura PEX jak wiadać na zdjęciach poniżej pękła po długości. Jest to najgorszy z możliwych wycieków, bardzo ciężki do zdiagnozowania, szczególnie jeżeli pęknięcie ma miejsce w pełnej otulinie, a tym razem właśnie tak było. Wypływająca woda wydostaje się na końcach otuliny, to samo gaz, dlatego są 3 dziury w posadzce a nie 1 . Dodatkowym utrudnieniem było to, że nikt do końca nie wiedział jak przebiega instalacja.

Dodam, że takie pęknięcie to zły omen dla właścicieli. Jeżeli rura pękła po długości to znaczy, że coś, źle się dzieje i jest to zapowiedz kłopotów.






poniedziałek, 10 października 2016

Ciekawostka. Pęknięte kolanko rury PE

Witam

Bardzo rzadka przyczyna wycieku wody. Wyciek miał miejsce wewnątrz budynku na przyłączu wodnym pomiędzy wodomierzem w garażu a kotłownią. Bardzo często zdarzają się wycieki, ale na zewnątrz pomiedzy studzienką licznikową a zaworem głównym.

Przyczyną wycieku było pęknięte kolanko fi 32.
Metoda badawcza - próba szczelności gazem znacznikowym.

Uszkodzone kolanko rury PE

Pęknięte kolanko

Miejsce uszkodzenia instalacji

Nieprawidłowe połączenie rur pod brodzikiem = wyciek wody


Witam wszystkich.

Wyciek w budynku jednorodzinnym zalana zostały pomieszczenia w piwnicy domu. Zrobiłem próby ciśnieniowe instalacji wodnych - nic - cisza i spokój. Centralne ogrzewanie  wykluczyłem już wcześniej czyli winna była kanalizacja.

Pooglądałem, pomyślałem i padło na brodzik a raczej na syfon lub połączenie rur. Musiałem dokonać małej demolki ściany obudowy brodzika. Takiego osadzenia brodzika, wszystko na zaprawie, murowany murek oporowy, nie powstydziłby się i tu zacytuję klasyka -  Franz Jager z Berlina. Brodzik był osadzony przeciwpancernie i atomoodpornie dlatego nie było litości. Odkryłem  zamurowany otwór rewizyjny, przez który wyciągnąłem syfon razem z rurami. Jakby nie to , to pozostałoby mi rozkuwanie płytek na ścianie i wyszarpywanie brodzika z jego betonowego mocowania.

Jak widać nieszczelne było połączenie szarej rury fi 50 z giętką rurą spiro. Moim zdaniem zwiodła uszczelka gumowa z tej rury. Wszystko działało przez wiele lat i nagle zaczęło ciec.

Połączenie syfonu

Zdjęcie otworu w brodziku od góry, na powierzchni wylewki widoczna woda

 Ślad na rurze fi 50 świadczący o nieszczelnym połączeniu dwóch rur.

Połączenie rur pod brodzikiem

Tak wyglądała uszczelka rury spiro.


a to dla tych co nie wiedzą o co chodzi z tym Franzem Jagerem.
Zdjęcie pochodzi z adresu  http://www.wikiwand.com/de/Olsenbande

Ogromny wyciek z instalacji ciepłej wody

Witam wszystkich

Wyciek wody był masakryczny, wodomierz obracał się jak szalony. Szum wody było słychać w całej łazience, no własnie w całej ...

Przede mną wyciek próbowała znaleźć konkurencja. Bez skutku. Sam też zrobiłem badanie termowizyjne, byłem przerażony tym co zobaczyłem. Ciepłe plamy były wszędzie  i pojawiły się nagle.

Gaz znacznikowy sobie z tym poradził. Dopiero jak wykułem posadzkę okazało się, że pod wylewką jest jeszcze jedna wylewka a dopiero pod nią instalacja wodna. Dlatego, żadne badania termowizyjne nie wyjdzie dobrze w takich warunkach, a o nasłuchu już nie wspomnę !

Tym razem nie zgrzew, tylko uszkodzenie materiału. Kształtka mijanki pękła po łuku czyli mamy przykład defektu fabrycznego.
Wyciek był wynikiem fabrycznego defektu materiału.

Kształtka na rysę - pęknięcie


a jednak wyciek był po stronie dewelopera ...

Witam

Cała akcja miała miejsce w wielorodzinnym budynku. Mieszkanie oraz klatka schodowa poniżej miejsca, gdzie wykonałem te zdjęcia zostały zalane wodą. Proces był powolny, ale pewne było, że ktoś zawinił i woda wyciekała z instalacji. Pytanie skąd wycieka woda i kto jest winny,

Zadzwonił do mnie wykonawca instalacji oraz całego mieszkania ( w tym łazienek ), który prosił o pomoc w tej sprawie. Wyglądało, że wina jest po jego stronie. Jakie było zdziwienie wszystkich a radość w oczach Bartka, jak powiedziałem, że wyciek jest na korytarzu, a wina najprawdopodobniej jest po stronie budowniczych budynku. Moje badania nie są stronnicze, nie muszę trzymać niczyjej strony, mówię i pokazuje jak jest, ale fajne jest to, że są ludzie, którzy nie wypierają się swojego błędu, potrafią się nawet zaocznie do niego przyznać, czekając na finalny wynik badania.

Dostaliśmy nawet plany powykonawcze instalacji wodnej, niestety instalacja przebiegała trochę inaczej, szkoda tych dwóch płytek na korytarzu
Są bąbelki jest wyciek !

Poruszyłem trójnik ręką, wyciek się uaktywnił

No i 5 płytek poszło w pizdu ..
...

Wyciek został znaleziony o to jest najważniejsze.

Metoda badawcza gaz znacznikowy.

Rozszczelniony zgrzew

Witam

Ile można pisać o rozszczelnionych zgrzewach ? pewnie w nieskończoność bo zawsze będzie ich pełno.

Oto kolejny zgrzew, który nie wytrzymał próby czasu, ciśnienia oraz zmian temperatury. Wyciek zlokalizowany został za pomocą kamery termowizyjnej.

Woda wypływała przez uszkodzony zgrzew rury PP

Na zdjęciu widać, że już na tzw. pierwszy rzut oka coś jest nie w porządku z tym zgrzewem.

Wyciek z zasilania instalacji podlewania

Witam wszystkich

Wyciek miał miejsce na otwartej przestrzeni. Tak na prawdę to były dwa wycieki, ale to dłuższa historia.

Instalacja została wykonana z rury PE 32 w miejscach, gdzie miały powstać punkty czerpalne wody zamontowano trójniki. Wyciek był na jednym z nich. Nie było tylko wiadomo, na którym. W ciągu miesiąca licznik " zrobił" 80 m3.

Darowałem sobie nasłuchy i inne takie. DO razu wziąłem się za gazowanie instalacji.

Nie byłem w stanie zrobić ciśnienia w instalacji, maksymalne co mi się udało to 0,1 bara za to rura, gdzie była zasuwa podcinająca tą część instalacji miała wylecieć w kosmos. Rura była zalana wodą i pieniło się tam i gotowało ! . No dobra pomyślałem mamy wyciek. Zasuwa została odkopana, sprawdzona,a rurę od instalacji podlewania odczepiłem i zaślepiłem. Zrobiłem jeszcze raz próbę na całej instalacji i nadal był spadek ciśnienia w rurach PE.

Tym razem rzeczywiście gaz pojawił się przy jednym z trójników. Niby pewniak, ale teren był tak uzbrojony, przekopany musiałem mieć pewność, szczególnie, że cała akcja rozgrywała się poza Górnym Śląskiem.

Jak na złość przy punkcie poboru wody była wylewka betonowa, krawężnik oraz kostka brukowa. Wykopałem ręcznie otwór na tyle głęboki, (1,2 m), żeby dostać się do trójnika.
Nie pomyliłem się, wyciek został zlokalizowany.

Wykopany przeze mnie otwór na 100 % potwierdził wskazania gazu znacznikowego.

Wziąłem się ostro za kopanie, najpierw kilofem żeby wyciągnąć kostki brukowe potem to już rękami.

niedziela, 9 października 2016

Kameralny wyciek z instalacji CWU

Witam

Dlaczego kameralny ? bo był szybki, łatwy do znalezienia i dobrze płatny bo znaleziony w niedzielę przed południem.

Jak w tytule wyciek miał miejsca na instalacji wody ciepłej. Ukryty był za wanną, ale i tak znalazłem go za pomocą kamery termowizyjnej. Pewny tak do końca nie byłem, ale miałem przeczucie, że tam coś będzie ... no i było.

Metoda wykrycia wycieku - kamera termowizyjna

Instalacja ciepłej wody po wykuciu ściany. Wyciek jak się patrzy !

Uszkodzenie instalacji miało miejsce za wanną, Na ścianie widoczny jest poziom silikonu wannowego. S

Efekty specjalne. Prywatny strumyk na kuchennym oknie.

Witam

Wyciek wody, dodam, że zimnej wody zlokalizowany w łazience na piętrze nad tytułową kuchnią. Jak widać na zdjęciach woda spływała po elewacji, po oknie kuchennym na parapet. Super sprawa, mokry sufit w kuchni był gratis.

Najlepsze było to, że nikt nie wiedział jak przebiegają instalacje, w łazience na podłodze był parkiet a ja otrzymałem jasne wytyczne - jak najmniej zniszczeń.

Wykrycie wycieku zajęło mi dwa dni. Trochę musiałem pomyśleć, ale odkucie było precyzyjne. Trafiłem dokładnie w miejsce uszkodzenia instalacji.

Tym razem nie zgrzew, ale pękniecie rury, czyli jak wskazywałem to we wcześniejszych postach jedno z najczęstszych przyczyn wycieków.

Woda spływała po elewacji na okno kuchenne

Pęknięcie rury

Precyzyjne wskazanie miejsca wycieku

Wymęczony zgrzew rury PP

Wyciek w budynku jednorodzinnym. Zalanie w promieniu 8 metrów od miejsca wycieku czyli dość spora część domu została zalana. Prawdopodobnie wyciek zaczął być aktywny od początku zasiedlenia budynku. Według relacji Właścicieli wykwity na ścianach pojawiły się niedługo po zamieszkaniu i rozrastały się. Jak to przeszło przez próby ciśnieniowe ?


Badanie wykonane gazem znacznikowym jednoznacznie wskazało miejsce wycieku w kotłowni budynku w dodatku za zbiornikiem ciepłej wody.

Proszę spojrzeć na uszkodzony zgrzew wygląda na wyjątkowo wymęczony.
Tytułowy zgrzew

Uszkodzony zgrzew z pianką

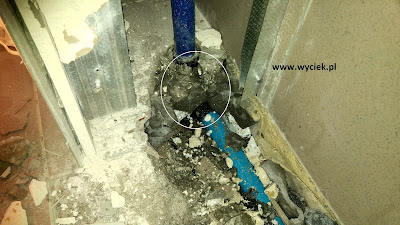

Miejsce wycieku




Zimny zgrzew. Skąd się biorą wycieki

Witam

Chciałem pokazać ewidentny przypadek zimnego zgrzewu. Jak widać na zdjęciach z kształtki "wyszedł" cały zgrzew wypchany przez ciśnienie wody. Można przy przypuszczać, że rura  była za długo trzymana w powietrzu, zanim została osadza w kształtce.

Większość wycieków ma taką samą genezę.

1. Wystudzony zgrzew, tzn kształtka i rura łączone są z opóźnieniem lub w niskiej temperaturze, co wpływa na temperaturę zgrzewu i jego wytrzymałość

2. Zbyt szybko w włożeniu rury do kształtki instalacja jest naciągana w celu zgrzewania jej dalszej części


Jak było ty razem nie wiem. Byli hydraulicy, którzy robili instalację, fajne chłopaki  i mieli zakłopotane miny jak pokazałem im, gdzie jest wyciek.


Miejsce wycieku

Zgrzew cały " wyszedł " z kształtki

Wysunięty zgrzew

Obejście górą rury odkurzacza centralnego, zdarzył się wyciek

Witam

Odkurzacz centralny, to w sumie bardzo praktyczne urządzenie, jednak jego instalacja nie raz przeszkadza w przebiegu rur wodnych. Tak było i tym razem. Hydraulicy został zmuszeni obejść rurę centralnego odkurzacza. Taka konstrukcja przy 3 rurach ( zimna woda, ciepła woda i cyrkulacja) to w sumie 24 potencjalne miejsca wycieku wody w jednym miejscu. No tym razem się nie udało.

Pierwsze badanie wykonane kamerą termowizyjną, potwierdzone gazem znacznikowym.

Już na pierwszy rzut oka widać, który zgrzew jest uszkodzony.

Garaż i jakże kulturalna dziura w posadzce

Wyciek pod zabudową kuchenną.

Witam

Wyciek miał miejsce pod posadzką w kuchni. Nie dość, że w kuchni to jeszcze pod szafkami kuchennymi. Do pomocy w wynoszeniu zawartości szafek i ich rozmontowywaniu przyszli sąsiedzi. Ta cześć pracy przebiegła szybko i sprawnie.

Wyciek wykryłem metodą gazu znacznikowego. Zawilgocenie było w promieniu 6 metrów od miejsca wycieku.

Wziąłem się za rozkuwanie podłogi, okazało się, że wyciek był na trójniku instalacji, gdzie było odbicie na wodę do lodówki ( o ironio w tej kuchni nigdy nie było lodówki produkującej lód ! )
Uszkodzony zgrzew

Wykuta posadzka w kuchni

Wyciek po zalaniu instalacji wodą pod ciśnieniem. Widoczna kałuża wody.

Demolka w kuchni na całego. Na stole w dalszej części zdjęcia widoczne "wypełnienie" rozmontowanych szafek

Wyciek za wanną

Wyciek miał miejsce za wanną. Moim zdaniem było to najlepsze z możliwych miejsc, gdzie mogło dojść do rozszczelnienia instalacji. Nie trzeba było kuć posadzek ani burzyć ścian. Wystarczyło wyjąć wannę. Wyjąć wannę w pojedynkę, trochę się naszarpałem, ale dałem radę.

Wyciek wykryłem metodą próby szczelności gazem znacznikowym. Dodam tylko, że największe miejsce zawilgocenia było około 7 metrów od miejsca wycieku wody. Można by się pomylić.

Miejsce wycieku.

Przyczyną wycieku był uszkodzony zgrzew trójnika rury PP

Nie mylą się tylko wybitni teoretycy ...

Witam wszystkich

Szybki post. Jego tytuł to moje motto. Nie boję się zaryzykować, ani podjąć wyzwania. Czasami jednak rzeczywistość może zaskoczyć i to zaskoczyć wypływającą wodą  z kamieniem kotłowym.

W poszukiwaniu wycieku wody z instalacji CWU rozkuwałem sobie posadzkę w poszukiwaniu trójnika aż tu nagle taka niespodzianka. Hmm tam nic nie miało być. Nie dość, że rura była pytko to jeszcze była płytko i zaskoczyła mnie swoim jestestwem ... no tyle mam na swoje usprawiedliwienie.

Przebita rura instalacji centralnego ogrzewania
